PV ажыратқышы: Күн жүйелерінің «Қауіпсіздік қызметкері» - толық нұсқаулық

I. PV ажыратқышын анықтау және функциясы

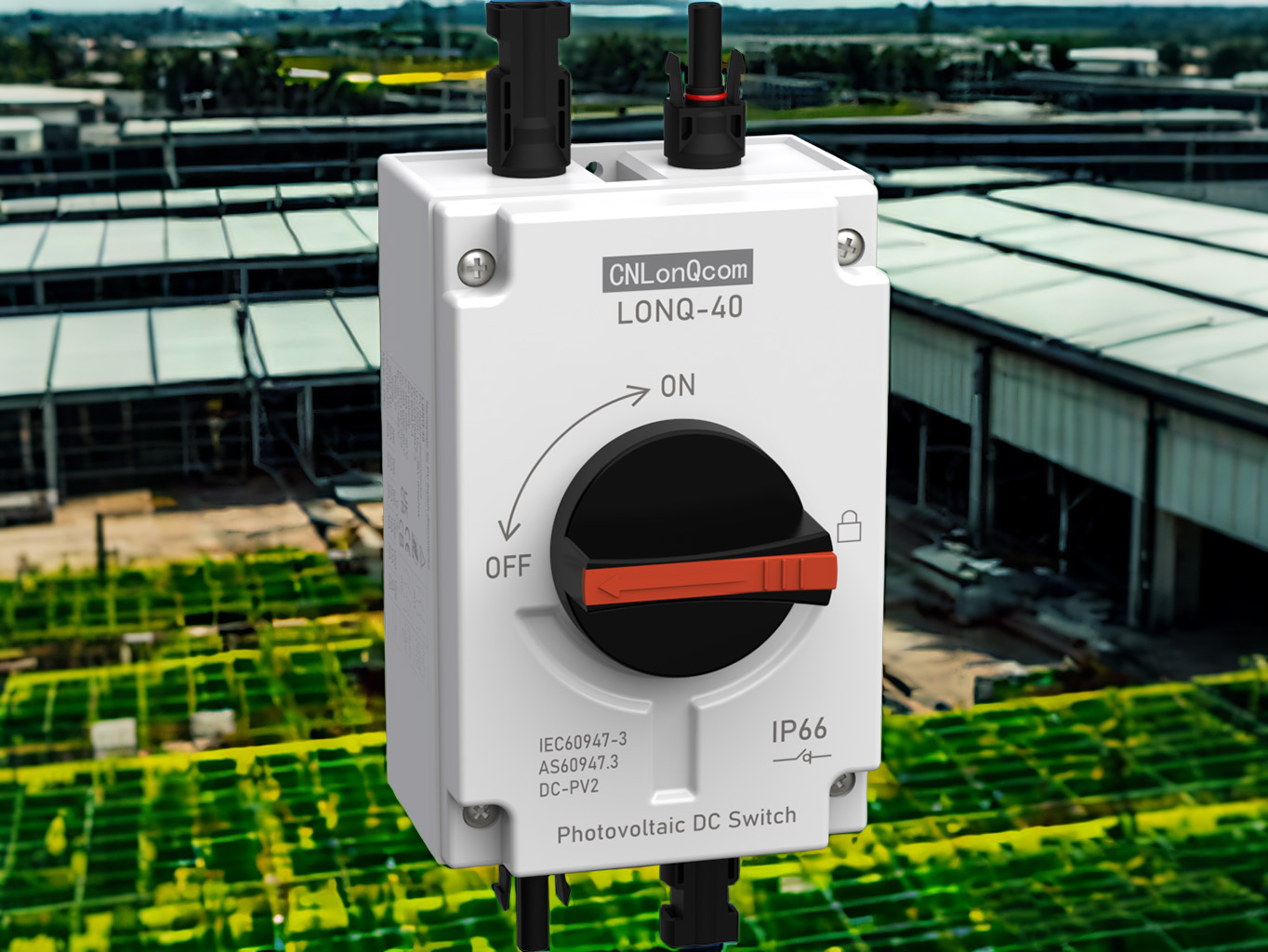

PV ажыратқышы Switch - бұл Solar Power жүйелерінде тұрақты түрде жасалған қауіпсіздік қосқышы.     Ол екі негізгі функцияға қызмет етеді: техникалық қызмет көрсету немесе ақаулар кезінде абсолютті қауіпсіздікті қамтамасыз ету үшін ПВ жүйесінің «апаттық тежегіш» ретінде әрекет ету.

Негізгі функциялар

Физикалық оқшаулану: техникалық қызмет көрсету кезінде ағымдағы ағындарды қамтамасыз ету үшін көрінетін үзіліс нүктесін ұсынады.

Шамадан тыс жүктемеден қорғау: Кейбір модельдер қысқа тұйықталудың алдын алу үшін сақтандырғыштарды біріктіреді.

Жүйелік сегментация: бүкіл жүйеге әсер етпей жеке ішектерді таңдауға мүмкіндік береді.

Неліктен күн жүйелері арнайы ажыратқыш қосқыштарды қолдануы керек?

✔ Стандартты айнымалы ток қосқыштары DC Arcs (қауіпті!) Сенімді түрде үзіле алмайды.

✔ халықаралық қауіпсіздік стандарттарына сәйкес келеді (мысалы, NEC 690.17).

✔ Зиянды компоненттерден кері токтың алдын алады.

Ii.     PV ажыратқышы қосқыштардың негізгі рөлдері

1. Қауіпсіздік оқшаулау (негізгі мақсат)

Техникалық қызмет көрсету қауіпсіздігі: инверторлар немесе сымдармен қызмет көрсету кезінде нақты физикалық үзіліспен қамтамасыз етеді.

Төтенше жабылау: Өрт, найзағай және т.б., жоғары ток кернеуін тез кеседі.

Керісін кері ағымдағы қорғау: инверторлардың тамақтандырудан бастап, түнде панельдерге кері қайтаруға жол бермейді.

2. Артық жүктемеден қорғау (жетілдірілген мүмкіндіктер)

Қорғау түрін іске асыру тиімділігі

Қысқа тұйықталуды қорғау Кірістірілген тұрақты ток Сақтандырғыш үзінділер

Шамадан тыс қорғаныс термомагниттік сапар механизмі кабельдің қызып кетуіне / өртке жол бермейді.

ARC ақауларын қорғау жылдам жарқыраған дизайны (<3мс) UL169B ARC ақауларының стандарттарына сәйкес келеді.

3. Жүйені басқару

Жолға арналған бақылау: Ірі өсімдіктер бөлімдерді басқара алады (мысалы, 10 жолға 1 қосқыш).

Күй көрінісі: Механикалық индикатор терезесі (кейбір жарықдиодты шамдары бар) On / Off күйін көрсетеді.

Iii.     PV ажыратқышын қосқыштардың түрлері мен таңдаулары

1. Құрылым бойынша

Типтік мүмкіндіктер

Қолмен ұстау түрі механикалық тұтқасы + көрінетін үзіліс нүктесі, төмен шығындар.    Тұрғын / шағын коммерциялық жүйелер.

Жүктеме үзіліс түрі жүктеме тогын үзуі мүмкін (ARC CHUTE қажет).    Орташа масштабты PV массивтері.

Сақтандырғыш-диспансердің құрамы біріктірілген тұрақты ток сақтандырғыш, қос мақсаттағы дизайн.    Жоғары сценарийдің жоғары сценарийлері.

2. Кернеу бойынша рейтинг бойынша

600В.С. Тұрғын: Тұрғын үй жүйелерінің стандарты (Қытай / Еуропа).

1000 Вдц класы: Үлкен күн фермалары (NEC талаптары).

1500VDC класы: келесі гендегі ультра жоғары вольтты жүйелер (үнемді).

Iv. PV ажыратқышын қалай таңдауға болады?

1. Тексеру сертификаттары

Солтүстік Америка: UL 98B, NEC 690.17.

Еуропа: IEC 60947-3, VDE 0660.

2. Негізгі параметрлер

Номиналды кернеу ≥ жүйелік максималды кернеу (20% маржа).

Үзіліс қабілеттілігі ≥ күтілетін қысқа тұйықталу тогы.

Қорғау бойынша рейтинг: IP65 + ашық пайдалану үшін.

V. Орнату және техникалық қызмет көрсету бойынша кеңестер

1. Орнату орны

Міндетті: Инвертордың DC енгізудің 1 метрі ішінде (NEC талаптары).

Ұсынылады: Комклюнердің қорапшасында.

2. Техникалық қызмет көрсету

Әр 6 ай сайын байланысқанды тексеріңіз.

Жыл сайын сынау жылдамдығы.

Найзағай маусымына дейін жерге қосу кедергісін тексеріңіз.

Қорытынды: Қауіпсіздік Алдымен, оқшауландыру - бұл басты!

Кішкентай, PV ажыратқышы ажыратқыштар - бұл жеке қауіпсіздік үшін қорғаныс сызығы.     1500 В жүйелерінің және Smart PV-дің өсуімен, келесі гендік қосқыштар жоғары кернеуге, тезірек және IOT интеграциясына қарай дамып келеді.
