PV комбинері қорабы: Күн жүйелерінің «Smart Power Manager» - жан-жақты нұсқаулық

I. PV комбинатор қораптарының анықтамасы және функциясы

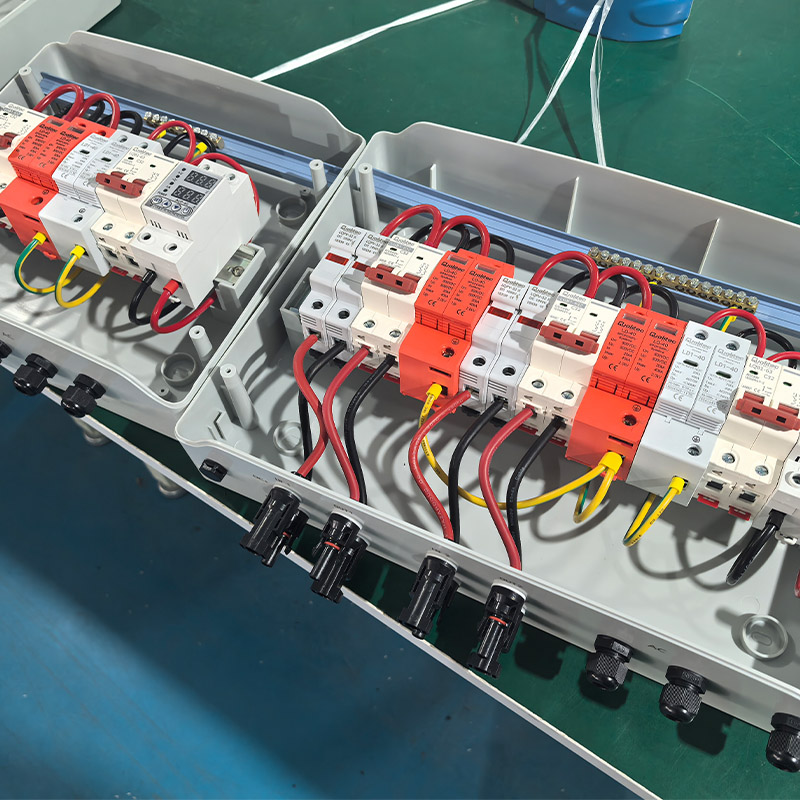

PV комбинатор қорабы (Photovoltaic комбинаторы) - бұл күн электр жүйелеріндегі маңызды электрлік компонент. Ол PV жолдарымен өндірілген және оны инверторға жіберген тұрақты токті жинауға, қорғауға және бақылауға жауап береді. Күн электр станциясының «электрмен диспетчерлік орталығы» ретінде әрекет ету, ол электр энергиясын тиімді және қауіпсіз жеткізеді.

Негізгі функциялар

Ағымдағы агрегаттау: кабельдік кептелістерді азайту және жүйелік құрылымды оңтайландыру үшін бірнеше PV жолақтарының параллель байланысы (мысалы, 12-24 жол).

Схемаларды қорғау: қауіпсіз жүктемелерге, қысқа тізбектерден, кері токтарға, қауіпсіз жұмысты қамтамасыз етеді.

Smart Monitory: әр жол үшін кернеуді, токты және қуатты нақты уақытты анықтау, жылдам ақаулық диагноз қою.

Неліктен сізге комбайн қорабы керек?

✔ жалпы ұрпаққа әсер етудің бір-біріне сәйкес келмеуімен жүйенің сенімділігін жақсартады.

✔ Желілік шығындарды азайтады және беріліс тиімділігін арттырады.

Smart Smart Words мәліметтерін ұсынады, ұзақ мерзімді техникалық қызмет көрсету шығындарын төмендетеді.

Ii. PV комбайн қораптарының негізгі рөлдері

1. Оңтайландырылған беру үшін ағымдағы жинақтау

PV модульдері әдетте жолдармен қосылады, ал біріктіру терезесі жоғары токтың шығысын қалыптастыру үшін бірнеше жолдарды біріктіреді.

Мысал: 10 кВ күн жүйесі 5 жолдан тұруы мүмкін (әрқайсысы 2 кВт), ол инверторға қуат жібермес бұрын комбайн қорапшасы біріктіреді.

2. Көп қабатты тізбекті қорғау

Қорғау мүмкіндігі функциясы

DC Fuse / Ажыратқыш сөрені шамадан тыс жүктеме немесе қысқа тұйықталу кезінде тізбекті кесіп тастайды.

Бұғаттау диодты ток ағынының алдын алады (мысалы, жол көлеңкесі).

Артқы жағынан қорғаныс найзағайдан немесе тордың ауытқуынан туындаған кернеуді қорғау.

3. Ақылды бақылау және техникалық қызмет көрсету

Жетілдірілген комбайн қораптары Деректерді тіркеу, бақылау:

✅ Әр жолдың ағымдық / кернеуі

✅ Жалпы жүйелік қуат және тиімділік

✅ Қателіктер туралы ескертулер (мысалы,, қалыпты емес жолдар, сақтандырғыштар)

Қашықтан бақылау (4G / Wi-Fi) жылдам ақауларды жоюға мүмкіндік береді.

Iii. PV комбинері қораптарындағы найзағайдан қорғау

PV жүйелері ашық ауада шығарылғандықтан, найзағайдан қорғау - бұл сыни дизайн ерекшелігі!

1.. Кернеуден қорғау құрылғысы (SPD)

Функциясы: Найзағайдан немесе тордың ауытқуынан жоғары вольтты жоғарылатады.

Орнату: әдетте DC кіріс / шығыс терминалдарында орналастырылған.

2. Жерге қосудан қорғау

Найзағай токтарын қауіпсіз тарату үшін металл корпусты дұрыс жерге қосу керек.

Стандарт: Жерге төзімділік <4ω (ауқымды өсімдіктер үшін <1½).

3. Оқшаулау дизайны

Найзағайдың терминалдары басқа тізбектерге әсер етудің жоғары кернеулерінің алдын алады.

⚠ Маңызды ескертпелер:

Найзағайға бейім аймақтарда жоғары қорғаныс рейтингі бар TUV / CE сертификатталған қораптарды таңдаңыз (мысалы, IP65).

SPD-терді үнемі тексеріп отырыңыз (әр ~ 2 жыл).

Iv. PV комбинатор қораптарының және таңдау бойынша нұсқаулық түрлері

Комкайнер қораптары қолдану арқылы жіктелген:

1. Кірістер саны бойынша

Қолданба мүмкіндіктерін теріңіз

4-8 Кіріс (кішкентай) тұрғын үй кробопы PV қарапайым құрылымы, төмен құны

12-24 Кіріс (стандартты) коммерциялық / орта масштабтағы зауыттар Smart Money, сенімді найзағайдан қорғау

24+ кіріс (үлкен) коммуналдық-масштабтағы күн фермалары жоғары қорғаныс (IP67), қашықтан басқару құралы

2. функционалдылық бойынша

Негізгі: Сақтандырғыштар + қосқыштар (бюджеттік жобалар)

SMART: деректерді тіркеу, кері, кері, PID қалпына келтіру (премиум коммерциялық мақсатта)

Жарылысқа қарсы: қауіпті орта үшін (тот баспайтын болаттан + сертификаттар)

3. Монтаж стилінде

Қабырғаға орнатылған: шатырлар үшін кеңістік үнемдеу

Еденге тұру: ірі өсімдіктерге оңай техникалық қызмет көрсету

V. Оң жақ комбайн қорабын қалай таңдауға болады?

1. Кіріс арналарын сәйкестендіріңіз

Тұрғын: 4-8 мәліметтер

Коммерциялық: 12-24 кіріс

Коммуналдық масштаб: 24+ кіріс (модульдік дизайн)

2. Қорғауды тексеру рейтингі

Сыртқы: минималды IP65 (шаң / су өткізбейтін)

Жағалау / Өнеркәсіп: Тот баспайтын болаттан жасалған корпус

3. Ақылды мүмкіндіктерге басымдық беріңіз

Оңай диагностика үшін IV қисық сканерлеу және қашықтағы бақылау бар модельдерді таңдаңыз.

4. Сертификаттауды тексеріңіз

Халықаралық: TUV, CE, UL (Солтүстік Америка)

Тұрмыстық: CQC, «Алтын күн» сертификаты

Қорытынды: күн жүйесінің қиылысы

Көбінесе еленбейтін болса да, PV комкайнер қораптары тиімді және қауіпсіз күн электр энергиясын өндіру үшін қажет емес. Ағымдағы агрегациядан найзағайдан қорғауға дейін олар жүйенің өнімділігін әр деңгейде көтереді.

Іріктеу бойынша кеңестер:

🔹 Тұрғын үй PV → 4-8 Internation Smart Models (Wi-Fi мониторингі)

🔹 Коммерциялық қондырғылар → 12-24 Кіріс, жоғары қорғау (IP65 + SPD)

🔹 Қызметтің масштабы → Модульдік, қашықтан басқарылатын

Бүгін күн жүйесін жаңартыңыз - Комбайн қорабы «Smart Power Manager» болсын! ☀️
