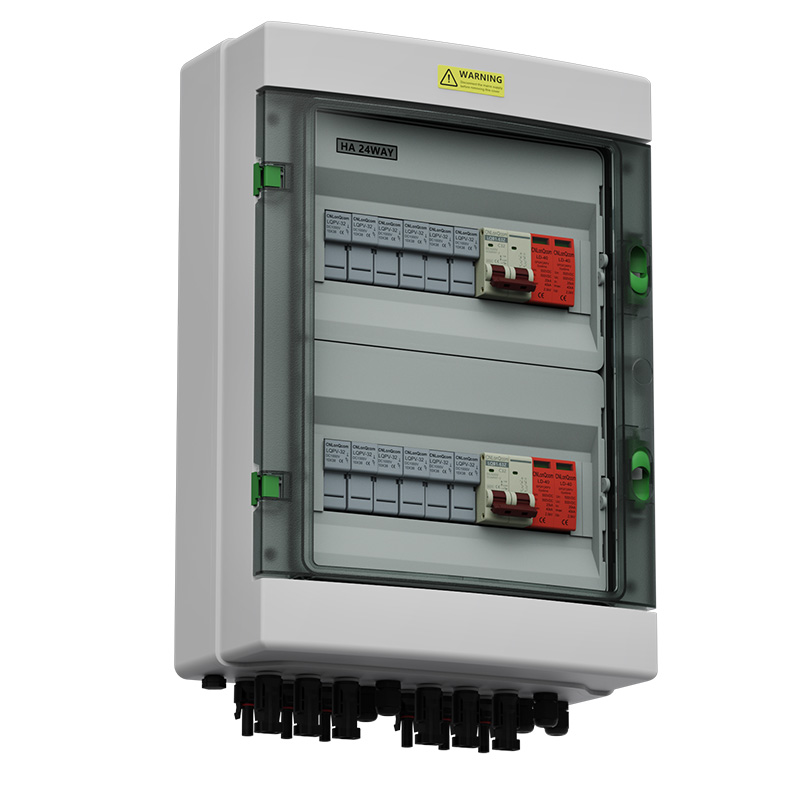

PV комбинері қорабы 6-да DC500V

CNLONQCOM IP65 PV Комкомет қорабы 6-да DC500V / 600V / 800V / 800V / 800V / 800V / 800V / 800V ішінде ашық күн панелі, RV, үй, үйлер, қайықтар
● Номиналды кернеу: DC500V / 600V / 800V
● Бағаланған ток: 6/10/16 / 20/32/32 / 32/40 / 63a
● Жол: 6С
● Жол үшін максималды кіріс тогы: 6/10/16 / 20/35 / 30a
● Бір жолға максималды шығу тогы: 6/10/16 / 20/35/32 / 32/40 / 63a
● Коннектор: MC-4 немесе PG
● Стандартты: IEC60269-6, IEC60947-2, IEC61643-1
● Тұрғын үй материалы: PC + ABS
● сертификат: CE, IP65, ROHS, ISO9001

Үлгі:LQX6/2DC500V/600V/800VB1

Сұрау жіберу

Өнім Сипаттамасы

Техникалық мәліметтер
Улгі	LQX6 / 2DC500VB1
Басу	MCB және SPD және SPD және сақтандырғыш
Ішек	6 және 2
Номиналды кернеу UE (v)	DC500 / 600/800
Жол үшін максималды кіріс тогы (a)	15/20 міндетті емес
Жол үшін максималды шығару тогы (a)	32/40/50/63 Қосымша
Сапа сертификаты	CE, ISO9001, ROHS, IP65, TUV
стандарт	IEC60947-2, IEC61643-1, IEC60269-6
Миниатюралық ажыратқыш (MCB)		Кернеу протекторы (SPD)
Жақтау дәрежесі бағаланған ток (A)	63	(8/20) АҚШ (KA)	20
(A) ішіндегі ток	32/40/50/63 Қосымша	IMAX (8/20) АҚШ (KA)	40
Номиналды кернеу UE (v)	DC500 / 600/800	Номиналды кернеу UE (v)	DC500 / 600/800
UI (v) естеліктермен кернеу	DC1000	Кернеуді қорғау деңгейі (кВ)	2.0 / 2.5
Кернеудің импульсі, UIMP (кВ)	4	Тіректер	2
Сыйымдылығы ICU (KA)	6	Тұрғын үй материалы	Қоғамдықақта
LCS (LCU) қуаттылығы	75%	Чиптің қалыңдығы (мм)	6
Қисық түрі	C	Электр пробкасы
Тіректер	2	(A) ішіндегі ток	15.04.20/25/30 міндетті емес
Сым режимі	Полярлық, үстіңгі және астыңғы жағы немесе астыңғы жағы	Номиналды кернеу UE (v)	DC1000
Тұрғын үй материалы	Қоғамдықақта	Тіректер	2
Дирижер материалы	Мыс	Сақтандырғыш мөлшері (мм)	10 * 38
Механикалық өмір (Максиматтар)	20000	Тұрғын үй материалы	Қоғамдықақта
Электр өмірі (максимум)	6000	Қоршаған орта
Алдын ала орнатылған PV кабелі		Жұмыс температурасы	-25 ℃ дейін + 60 ℃ дейін
Кабель диаметрі	4 ~ 25 мм	Ылғалдық	≤95%
Максималды кернеу (v)	1000 ~ 2000	Биіктік	2000м
Максималды ток (a)	10 ~ 200	Арнату	Қабырғаға бекіту
Корпустар
Материал	PC + ABS
Қорғау деңгейі	IP65
Әсерді қорғау деңгейі	IK10
Кіріс немесе шығыс қосқышы	PG немесе PV қосқыштары

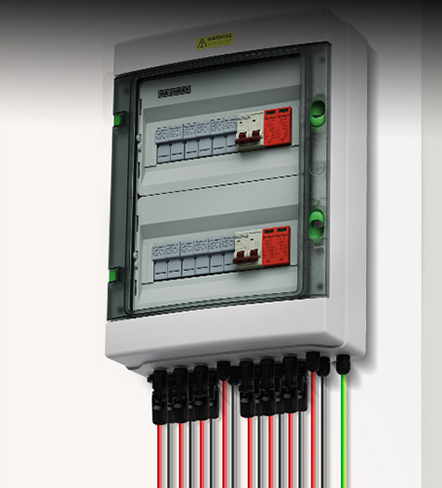

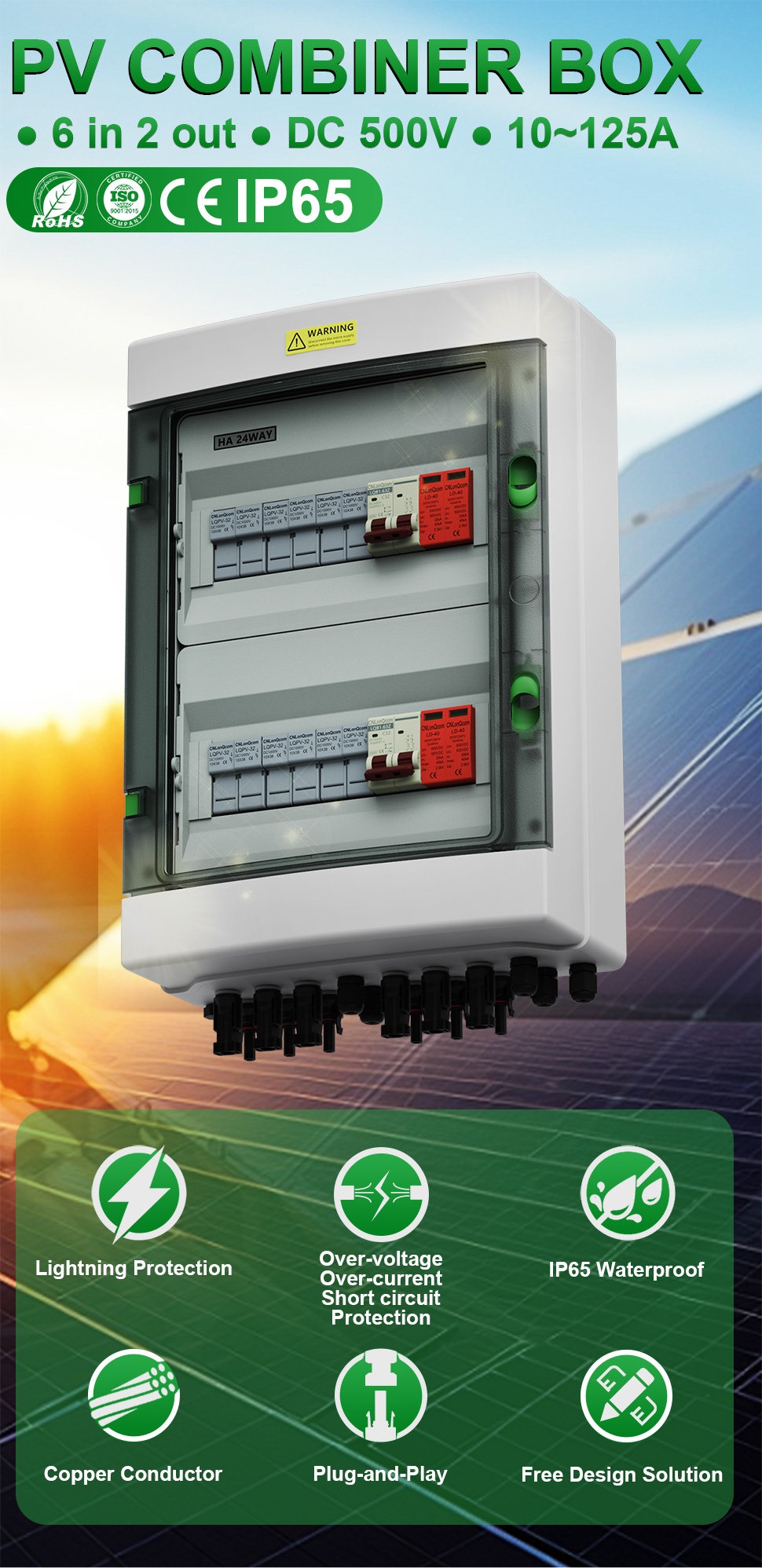

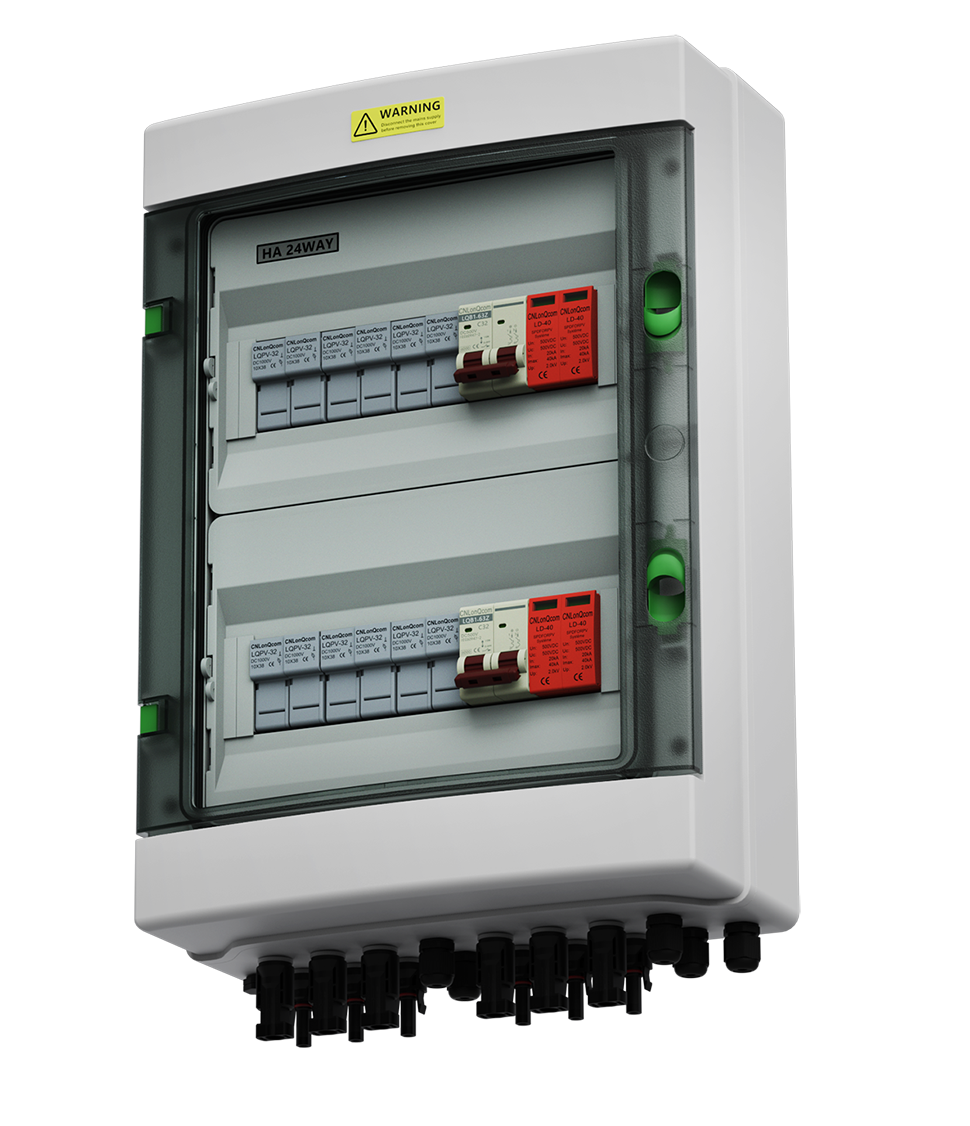

PV комкайнер қорабы

● 6-дан 6-да ● DC 500V / 600V / 800V ● 10 ~ 125А

IP65

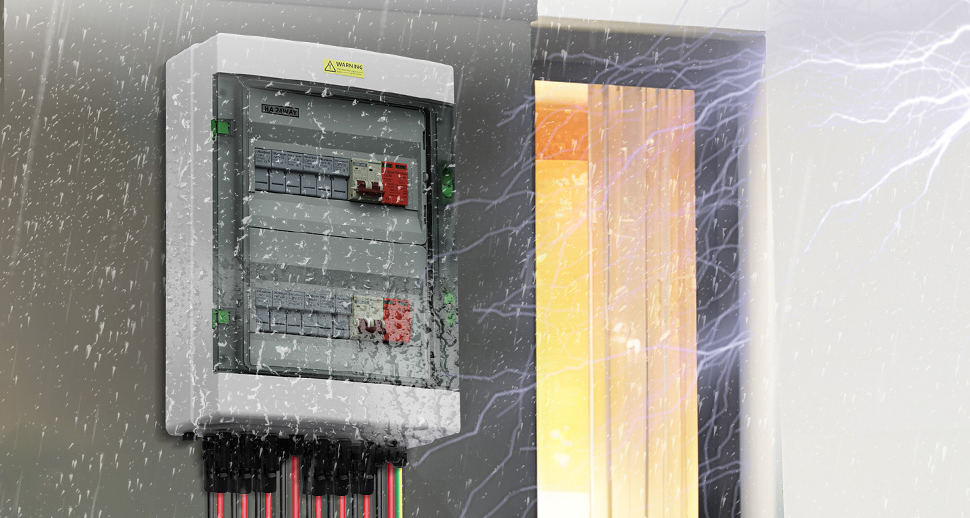

Найзағайдан қорғау
Шамадан тыс кернеу
Ағымдағы ток
Қысқа тұю
Қорғаныс
IP65 су өткізбейтін
Мыс дирижері
Плагин-ойнатқыш
Тегін дизайн шешімі

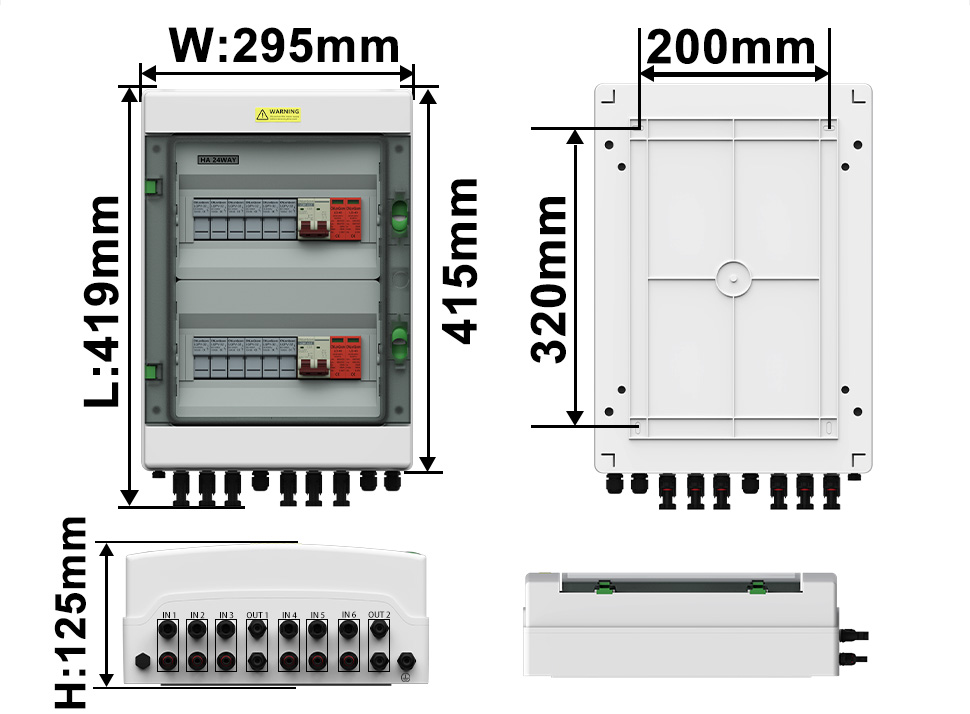

Мөлшер

L * w * w * h: 295 * 415 * 125 (мм)

Механикалық түрде жаңартылды, жан тыныштығы үшін

Кеңес:

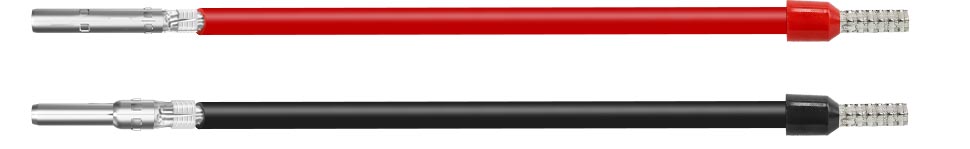

MC-4 қосқыштарын орнату алдын-ала орнатылған кабельдер болады, PG қосқыштары жоқ
②PRE қосылған кабель әдепкі бойынша, қазіргі деңгейге сәйкес 4 ~ 20 мм²Тапсырыс берушінің талаптарына сәйкес немесе сәйкес

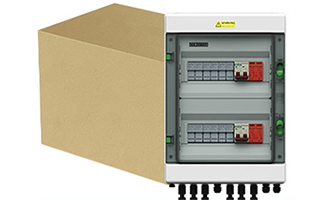

Қатты қаптама

1Ішкі қораптағы өнім

5-кедергіден тұратын қосымша қиын

2Сөйлек

5-кедергіден тұратын қосымша қиын

3Жеткізілім

Жылдам жөнелту

Улгі	Ішек	Ішкі қорап (ДК / см)	Сөйлек (см)	Лар (PCS)	G.w. (кгс)
LQX 4 / 1B.12 DC500V	4-те 4	1/42 * 34.5 * 17.5	45 * 36 * 57	3	14

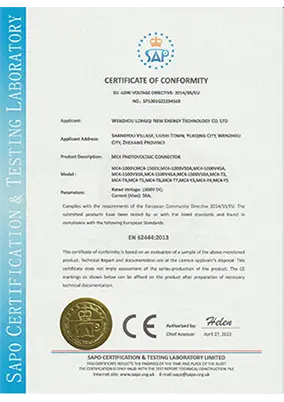

Толық сертификатталған

Жоғары сапалы және төмен бағасы бар брендтік көздер өндірушілер

ИСО:20224q20298ROS
MCB:Op221014.wlnco77
SPD:OP221014.WLNC076
Кек терезесі:Zrc23120555xy-lvd-c1
Сақтандырғыш:Op221014.wlnco75
Коннектор:SP1001gz2204569

Кеңес: Қосымша сертификаттар үшін бізге хабарласыңыз

Орнату және сымдар

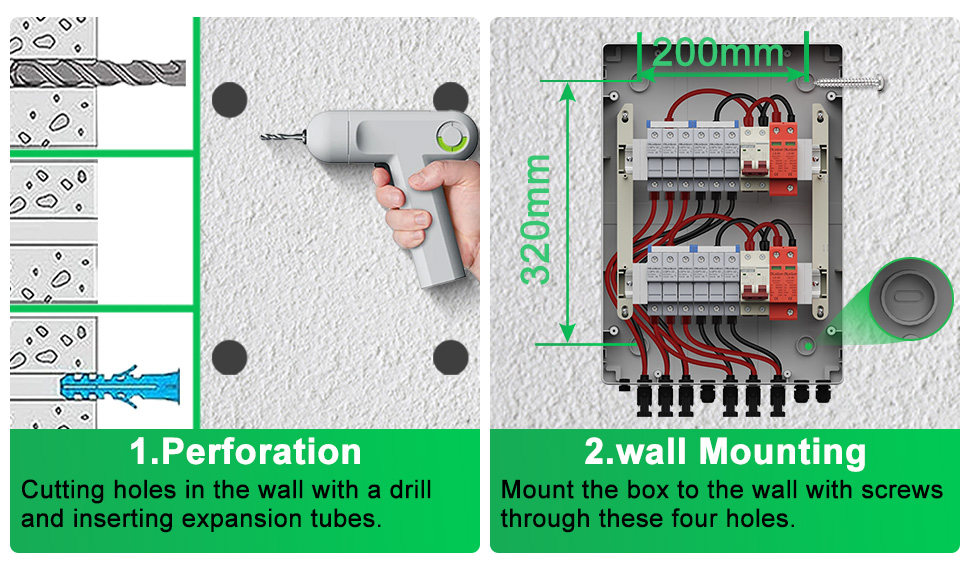

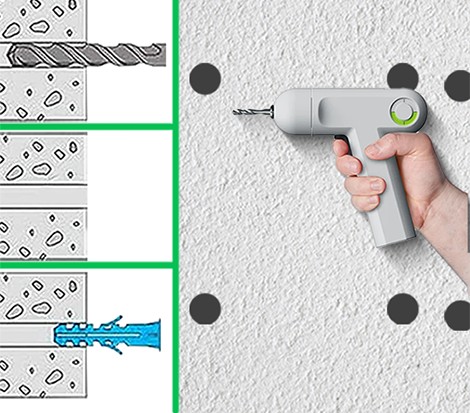

Арнату

1.Пертова

Қабырғадағы тесіктерді бұрғылаумен кесіңіз және кеңейту түтіктерін салу.

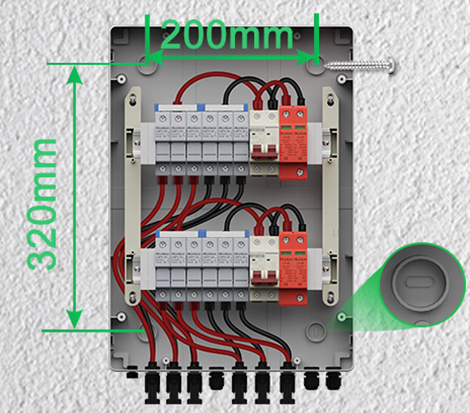

2.Бірақ монтаж

Қорапты қабырғаға бұрандалармен орнатыңыз осы төрт тесік арқылы.

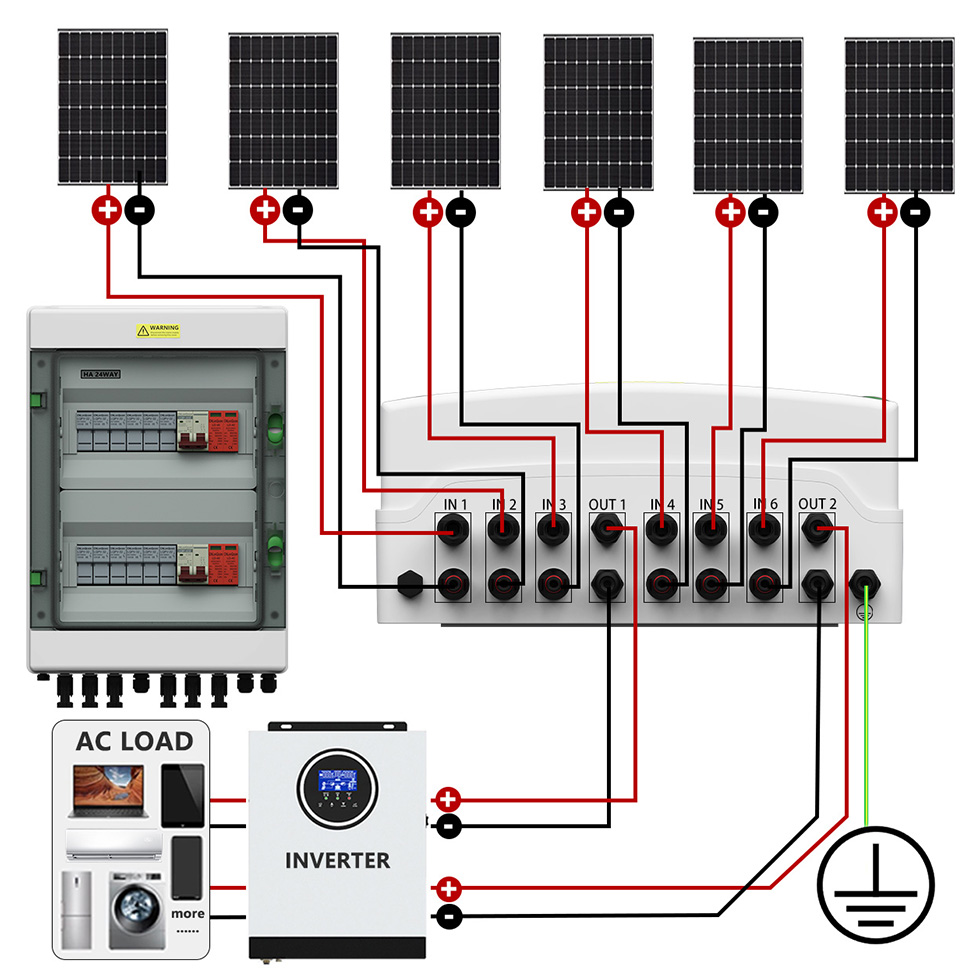

6-да 6 сым

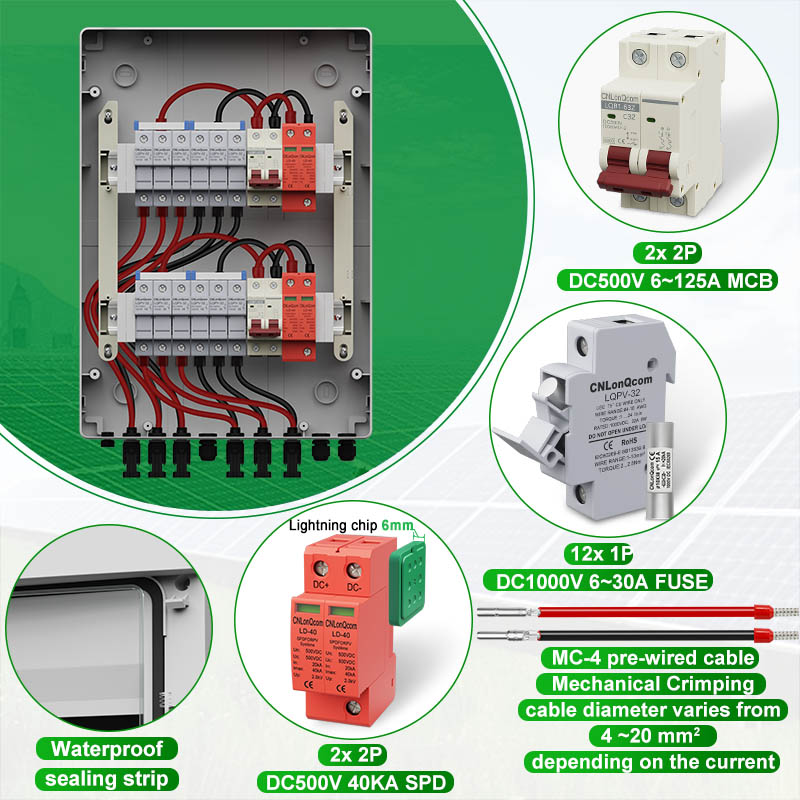

Өнім туралы мәліметтер

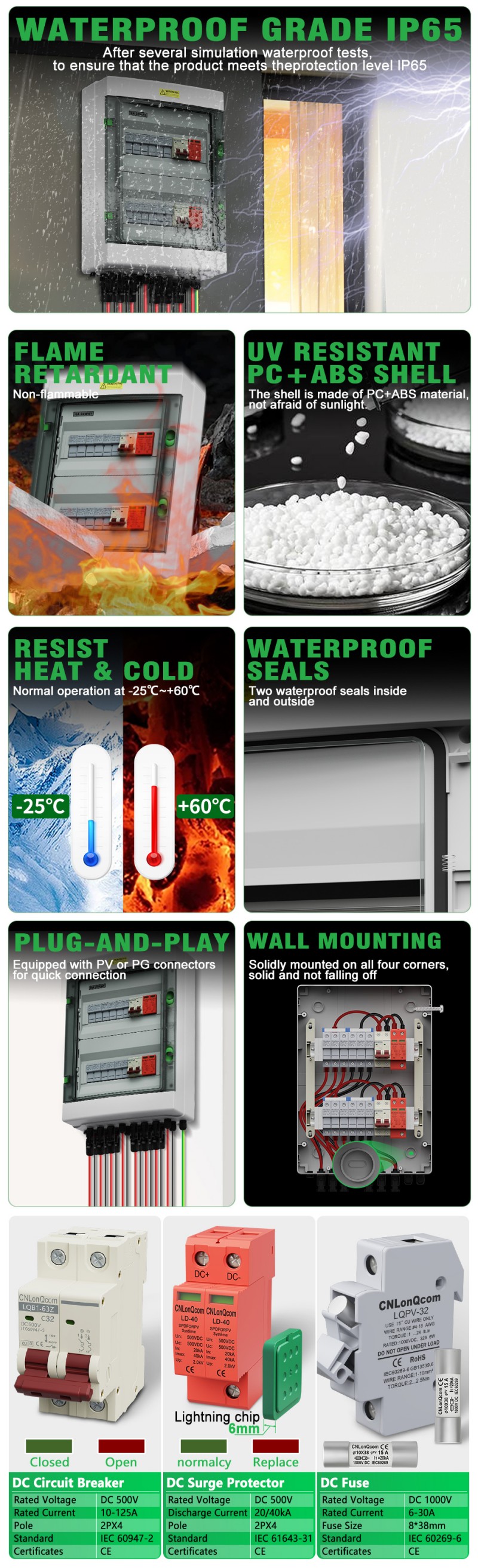

Су өткізбейтін IP65

Бірнеше модельдеуден кейін су өткізбейтін сынақтардан кейін
өнімнің IP65 деңгейіне сәйкес келетініне көз жеткізу үшін

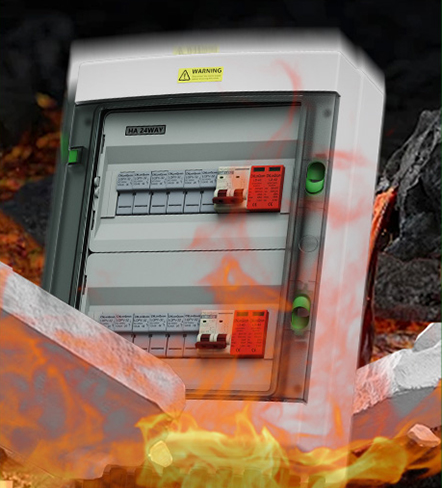

Жалын
Тұншығу

Жанбайтын
Ультракүлгінге төзімді
PC + ABS Shell

Қабық PC + ABS материалынан жасалған,
күн сәулесінен қорықпайды.
Қарсы тұру
Жылу және суық

-25 ° C ~ + 60 ° C

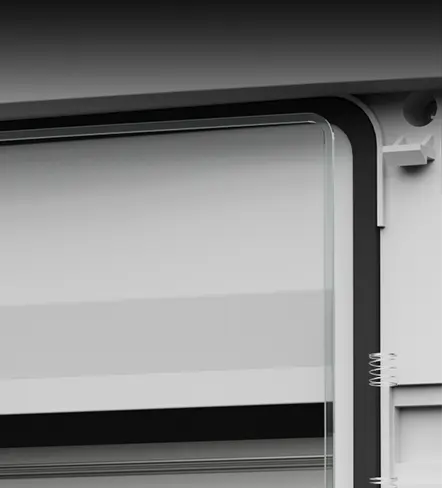

СУ ӨТКІЗБЕЙТІН
Тығыздағыштар

Ішінде екі су өткізбейтін тығыздағыш
және одан тыс жерлер
Плагин-ойнатқыш

PV немесе PG қосқыштарымен жабдықталған
Жылдам қосу үшін
Қабырғаға бекіту

Барлық төрт бұрышқа қатты бекітілген,
қатты және құлап кетпейді

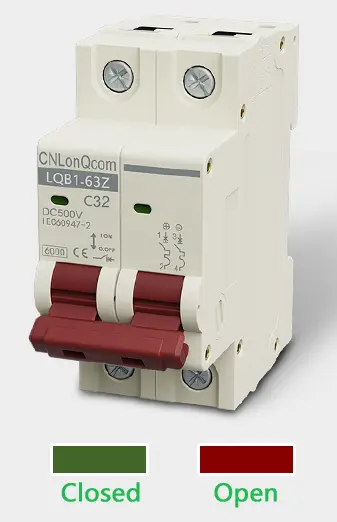

DC ажыратқышы

Номиналды кернеу	DC 500V
Номиналды ток	10 ~ 125а
Полюс	2px4
Стандарт	IEC 60947-2
Сертификаттар	Ce

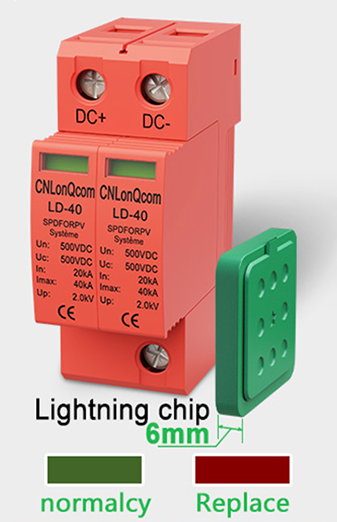

DC Surge протекторы

Номиналды кернеу	DC 500V
Тоқтату тогы	20/44KA
Полюс	2px4
Стандарт	IEC 61643-31
Сертификаттар	Ce

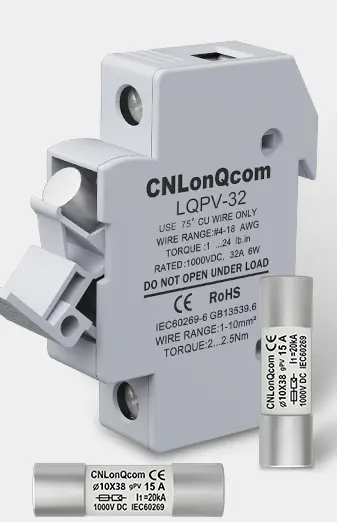

DC сақтандырғышы

Номиналды кернеу	DC 1000V
Номиналды ток	6-30а
Сақтандырғыш мөлшері	8 * 38мм
Стандарт	IEC 60269-6
Сертификаттар	Ce

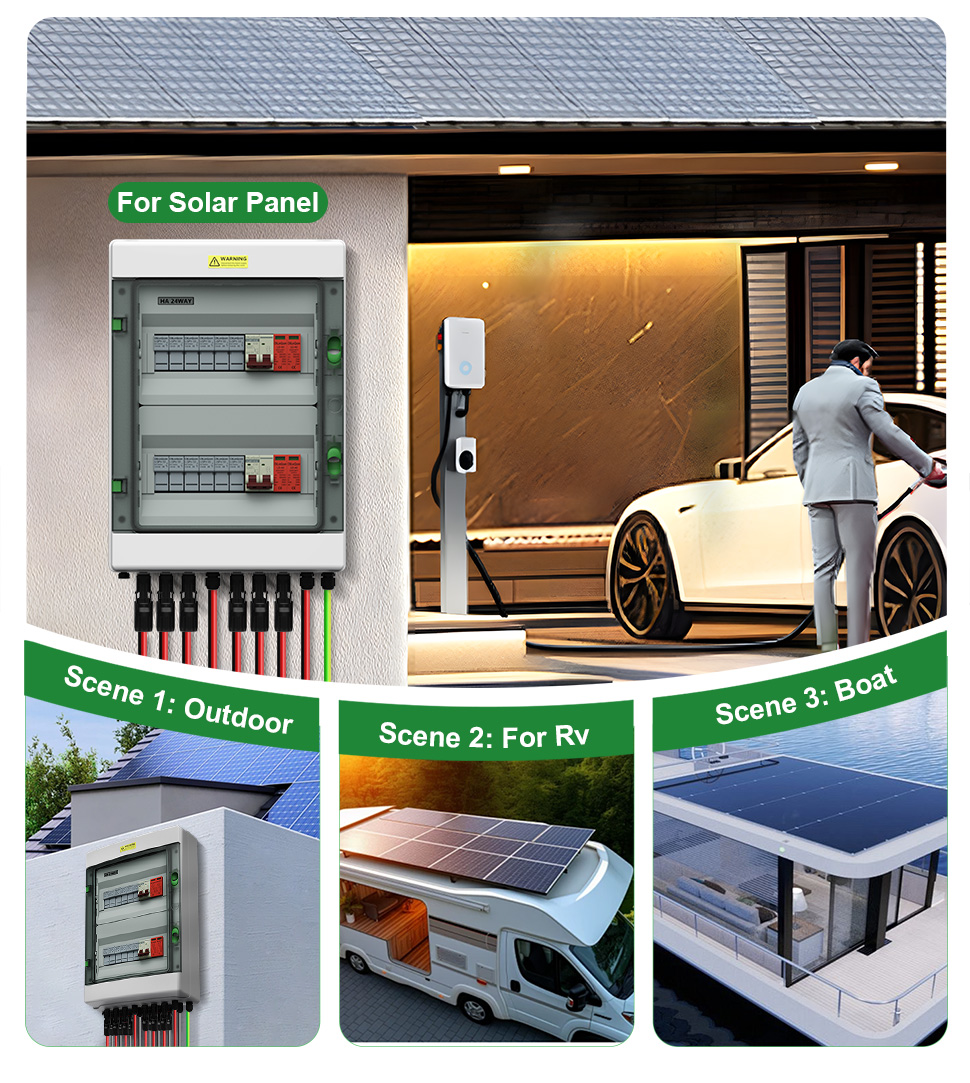

Бағдарлама Scenairi10

CNlonqCom компаниясының га пластикалық PV комбинері DC500V-де 6-да PC500V қорабында PC + ABS, пломбаланатын құрылыс, шамадан тыс жүктемеден қорғау, қысқа тұйықталудан қорғау, кернеуден қорғау, кернеуден қорғау, шаң, ылғал және найзағайдан қорғау.

HA сериялы PV консолюстерінің ішкі компоненттері DC500V / 600V / 800V-де 6-дан 2-де, 2p MCB, 2P SPD және 2p сақтандырғыш.

SPD модульдері мен сақтандырғыштарды зақымдалған кезде қақпақты шешіп алмастан тез ауыстыруға болады.

CNlonqCom компаниясының га пластикалық PV комбинері 6-дан кейін DC500V / 600V / 600V / 800V ішінде негізінен PV жүйелерін қорғау үшін қолданылады және көбінесе тор немесе желілік жүйелерде қолданылады. Мысалы, PV панельдері, RV, қайық, ашық пв, үй шаруашылығы және т.б.

PV комбинері 6-бетінде DC500V / 600V / 800V-де 6-дан кейін инверторлар мен күн панельдерін зақымданудан және отқа жібереді.
