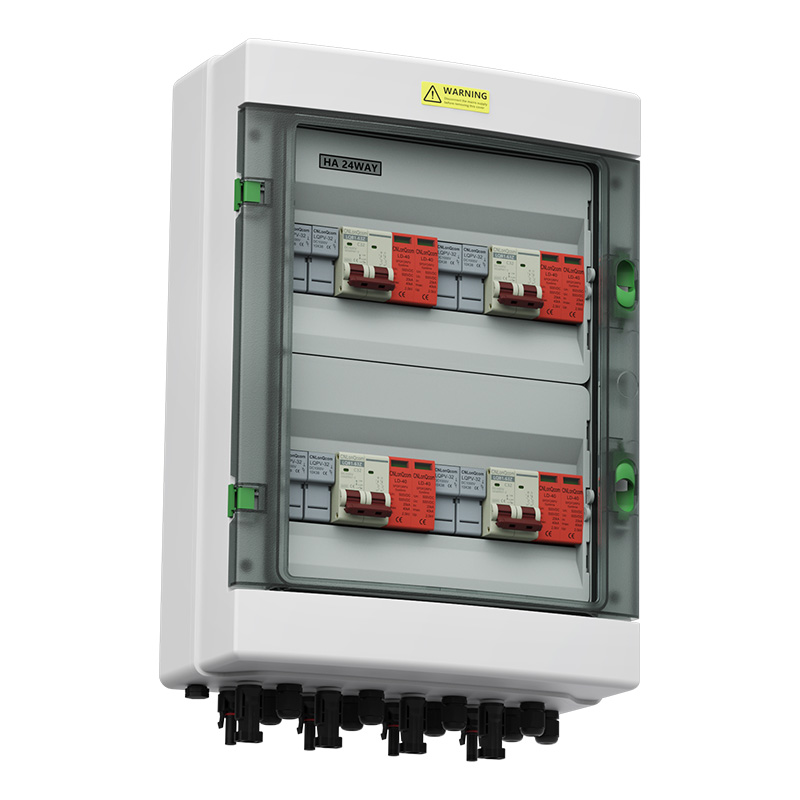

PV комбайн қорабы 4-тен 4-ке дейін DC500V

CNLONQCOM IP65 PV Комклюнер қорабы 4-тен 4-тен 4-беттегі DC500V / 600V / 800V / 800V / 800V, ашық күн панелі, RV, үй, үйлер, қайықтар
● Номиналды кернеу: DC500V / 600V / 800V
● Бағаланған ток: 6/10/16 / 20/32/32 / 32/40 / 63a
● Жол: 4in 4inout
● Жол үшін максималды кіріс тогы: 6/10/16 / 20/35 / 30a
● Бір жолға максималды шығу тогы: 6/10/16 / 20/35/32 / 32/40 / 63a
● Коннектор: MC-4 немесе PG
● Стандартты: IEC60269-6, IEC60947-2, IEC61643-1
● Тұрғын үй материалы: PC + ABS
● сертификат: CE, IP65, ROHS, ISO9001

Үлгі:LQX4/4DC500V/600V/800VB1

Сұрау жіберу

Өнім Сипаттамасы

Техникалық мәліметтер
Улгі	Lqx4 / 4DC500VB1
Басу	MCB және SPD және SPD және сақтандырғыш
Ішек	4-те 4
Номиналды кернеу UE (v)	DC500V / 600V / 800V
Жол үшін максималды кіріс тогы (a)	15.04.20/25/30 міндетті емес
Жол үшін максималды шығару тогы (a)	32/40/50/63 Қосымша
Сапа сертификаты	CE, ISO9001, ROHS, IP65, TUV
стандарт	IEC60947-2, IEC61643-1, IEC60269-6
Миниатюралық ажыратқыш (MCB)		Кернеу протекторы (SPD)
Жақтау дәрежесі бағаланған ток (A)	63	(8/20) АҚШ (KA)	20
(A) ішіндегі ток	16.06.22/32/40/63 Қосымша	IMAX (8/20) АҚШ (KA)	40
Номиналды кернеу UE (v)	DC500 / 600/800	Номиналды кернеу UE (v)	DC500 / 600/800
UI (v) естеліктермен кернеу	DC1000	Кернеуді қорғау деңгейі (кВ)	2.0 / 2.5
Кернеудің импульсі, UIMP (кВ)	4	Тіректер	2
Сыйымдылығы ICU (KA)	6	Тұрғын үй материалы	Қоғамдықақта
LCS (LCU) қуаттылығы	75%	Чиптің қалыңдығы (мм)	6
Қисық түрі	C	Электр пробкасы
Тіректер	2	(A) ішіндегі ток	15.04.20/25/30 міндетті емес
Сым режимі	Полярлық, үстіңгі және астыңғы жағы немесе астыңғы жағы	Номиналды кернеу UE (v)	DC1000
Тұрғын үй материалы	Қоғамдықақта	Тіректер	2
Дирижер материалы	Мыс	Сақтандырғыш мөлшері (мм)	10 * 38
Механикалық өмір (Максиматтар)	20000	Тұрғын үй материалы	Қоғамдықақта
Электр өмірі (максимум)	6000	Қоршаған орта
Алдын ала орнатылған PV кабелі		Жұмыс температурасы	-25 ℃ дейін + 60 ℃ дейін
Кабель диаметрі	4 ~ 25 мм	Ылғалдық	≤95%
Максималды кернеу (v)	1000 ~ 2000	Биіктік	2000м
Максималды ток (a)	10 ~ 200	Арнату	Қабырғаға бекіту
Корпустар
Материал	PC + ABS
Қорғау деңгейі	IP65
Әсерді қорғау деңгейі	IK10
Кіріс немесе шығыс қосқышы	PG немесе MC-4 қосқыштары

PV комкайнер қорабы

● 4-тен 4-те ● DC 500V / 600V / 800V ● 10 ~ 125А

IP65

Найзағайдан қорғау
Шамадан тыс кернеу
Ағымдағы ток
Қысқа тұю
Қорғаныс
IP65 су өткізбейтін
Мыс дирижері
Плагин-ойнатқыш
Тегін дизайн шешімі

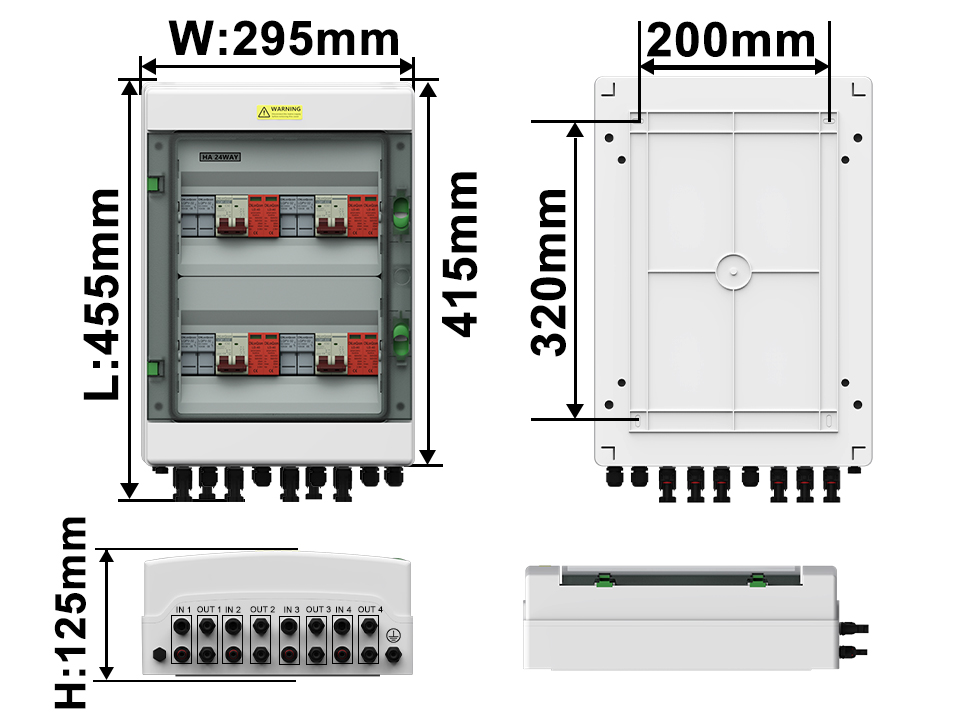

Мөлшер

L * w * w * h: 455 * 259 * 125 (мм)

Механикалық түрде жаңартылды, жан тыныштығы үшін

Кеңес:
MC-4 қосқыштарын орнату алдын-ала орнатылған кабельдер болады, PG қосқыштары жоқ
②PRE қосылған кабель әдепкі бойынша, қазіргі деңгейге сәйкес 4 ~ 20 мм²Тапсырыс берушінің талаптарына сәйкес немесе сәйкес

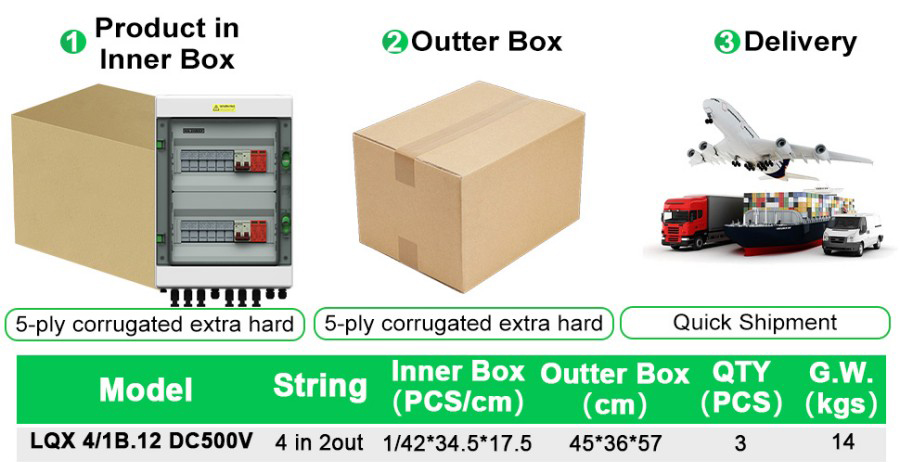

Қатты қаптама

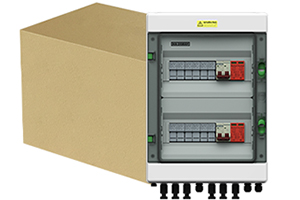

1Ішкі қораптағы өнім

5-кедергіден тұратын қосымша қиын

2Сөйлек

5-кедергіден тұратын қосымша қиын

3Жеткізілім

Жылдам жөнелту

Улгі	Ішек	Ішкі қорап (ДК / см)	Сөйлек (см)	Лар (PCS)	G.w. (кгс)
LQX 4 / 1B.12 DC500V	4-те 4	1/42 * 34.5 * 17.5	45 * 36 * 57	3	14

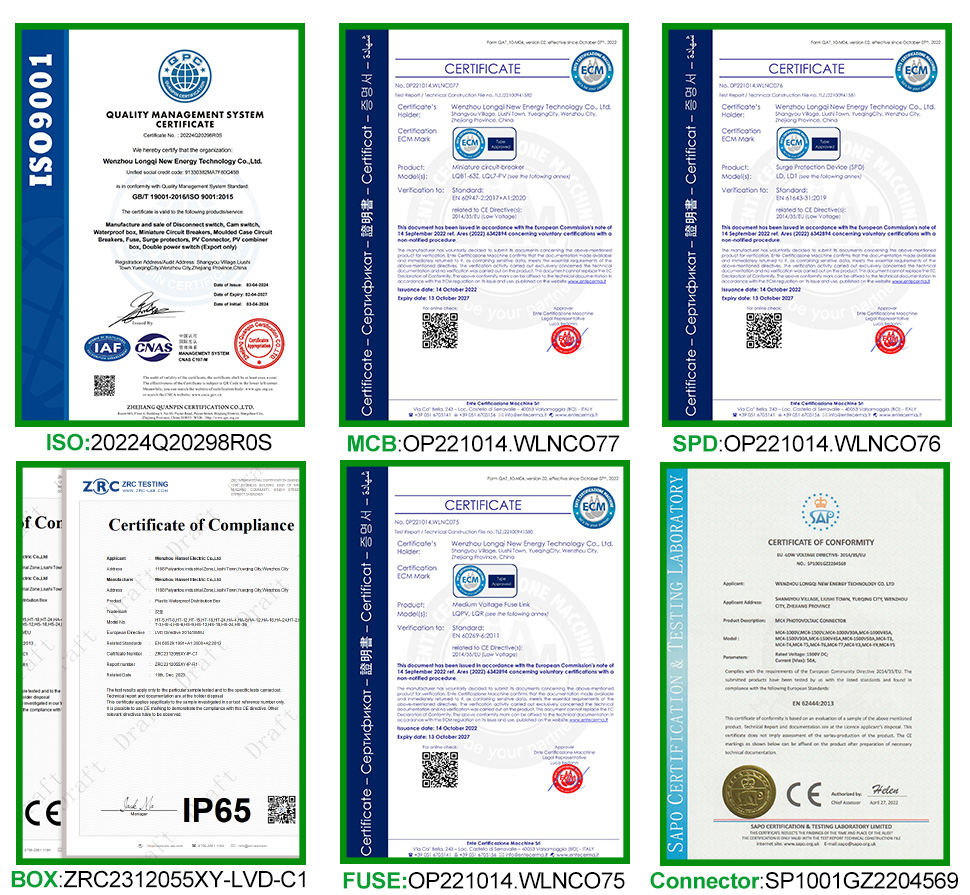

Толық сертификатталған

Жоғары сапалы және төмен бағасы бар брендтік көздер өндірушілер

ИСО:20224q20298ROS
MCB:Op221014.wlnco77
SPD:OP221014.WLNC076
Кек терезесі:Zrc23120555xy-lvd-c1
Сақтандырғыш:Op221014.wlnco75
Коннектор:SP1001gz2204569

Кеңес: Қосымша сертификаттар үшін бізге хабарласыңыз

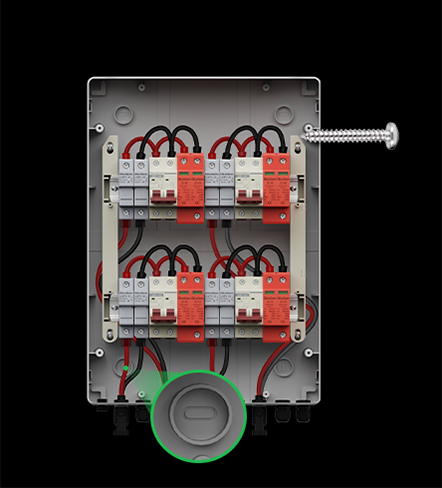

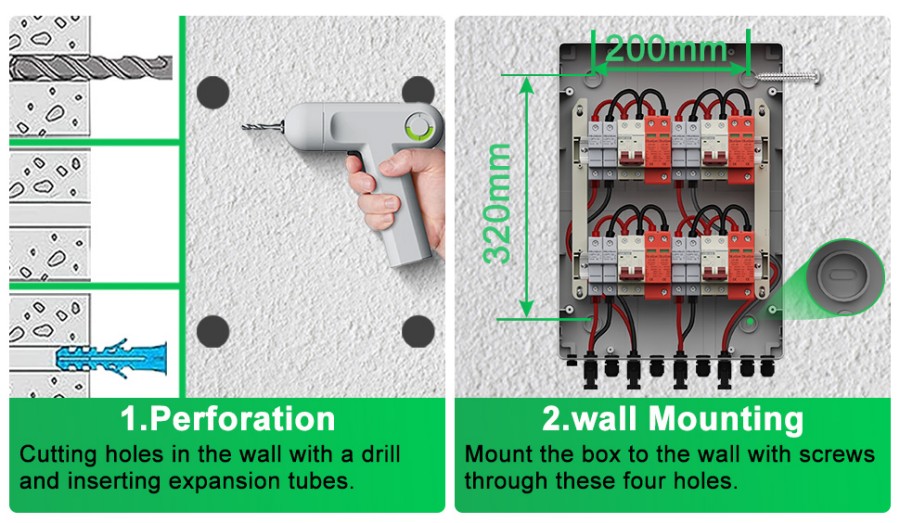

Орнату және сымдар

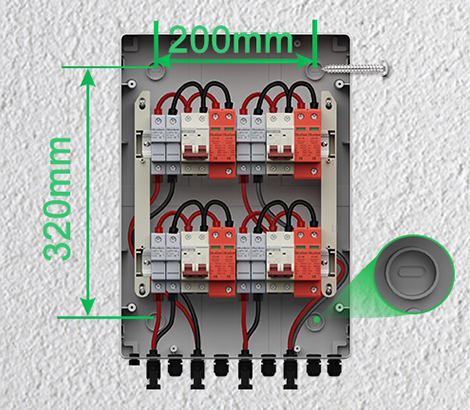

Қабырғалық аспа

1.Пертова

Қабырғадағы тесіктерді бұрғылаумен кесіңіз және кеңейту түтіктерін салу.
2.Бірақ монтаж

Қорапты қабырғаға бұрандалармен орнатыңыз осы төрт тесік арқылы.

4 сымсыз 4

Өнім туралы мәліметтер

Су өткізбейтін IP65

Бірнеше модельдеуден кейін су өткізбейтін сынақтардан кейін
өнімнің IP65 деңгейіне сәйкес келетініне көз жеткізу үшін

Жалын
Тұншығу

Жанбайтын
Ультракүлгінге төзімді
PC + ABS Shell

Қабық PC + ABS материалынан жасалған,
күн сәулесінен қорықпайды.
Қарсы тұру
Жылу және суық

-25 ° C ~ + 60 ° C
СУ ӨТКІЗБЕЙТІН
Тығыздағыштар

Ішінде екі су өткізбейтін тығыздағыш
және одан тыс жерлер

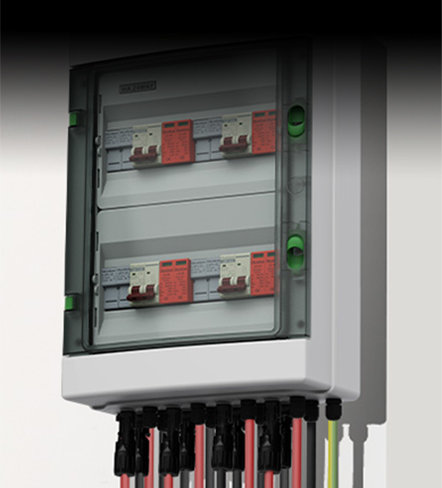

Плагин-ойнатқыш

PV немесе PG қосқыштарымен жабдықталған
Жылдам қосу үшін
Қабырғаға бекіту

Барлық төрт бұрышқа қатты бекітілген,
қатты және құлап кетпейді

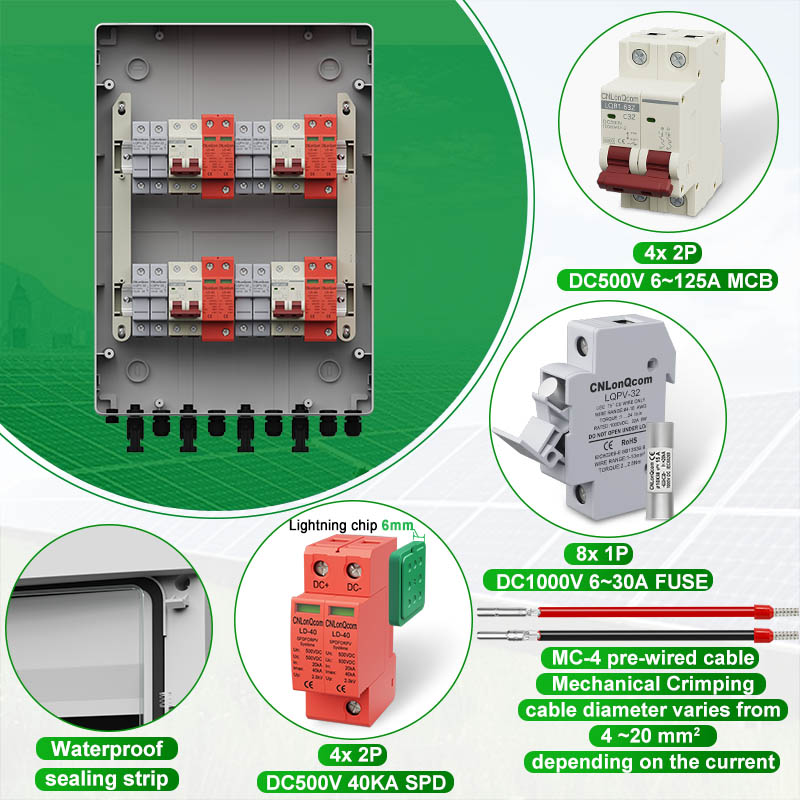

DC ажыратқышы

Номиналды кернеу	DC 500V
Номиналды ток	10 ~ 125а
Полюс	2px2
Стандарт	IEC 60947-2
Сертификаттар	Ce

DC Surge протекторы

Номиналды кернеу	DC 500V
Тоқтату тогы	20/44KA
Полюс	2px4
Стандарт	IEC 61643-31
Сертификаттар	Ce

DC сақтандырғышы

Номиналды кернеу	DC 1000V
Номиналды ток	6-30а
Сақтандырғыш мөлшері	8 * 38мм
Стандарт	IEC 60269-6
Сертификаттар	Ce

Өтініш Scenairi0

CNLONQCOM сериялы PB 500V-де PC500V-де 4-ші топтағы PC500V қорапшасы PC + ABS-ке мөрленген құрылысқа, шамадан тыс жүктемеден қорғайтын, шамадан тыс сөндіруден қорғау, шамадан тыс тазалаудан қорғау, шамадан тыс қорғаныс, шаң, ылғал және найзағайдан қорғау.

HA сериялы PV консолюстерінің ішкі компоненттері BOOX4 BOOX4 DC500V / 600V / 800V, 2P MCB, 2p SPD және 2P SPD, 2p Shell, олар PA қабығы.

SPD модульдері мен сақтандырғыштарды зақымдалған кезде қақпақты шешіп алмастан тез ауыстыруға болады.

CNlonqCom компаниясының га пластикалық PV комбинері 4-ші қорапта DC500V / 600V / 800V мекен-жайы негізінен PV жүйелерін қорғау үшін қолданылады және көбінесе тор немесе желілік жүйелерде қолданылады. Мысалы, PV панельдері, RV, қайық, ашық пв, үй шаруашылығы және т.б.

PV Комклюнер қорабы 4-тен 4-ке дейін DC500V / 600V / 600V / 800.
