DC Combiner қораптарының қолдану сценарийлері қандай?

Жұмыс принципіКомкайер қорабыең алдымен тізбекті қосу және қорғауды қамтиды. Photovoltaic модульдері тұрақты ток қуатын шығарған кезде, олар Комбайн қорабының кіріс портына кабельдер арқылы қосылады. Комкайнер қорабындағы схема осы тұрақты ток қуатын біріктіреді және таратады, содан кейін біріктірілген тұрақты ток қуатын инверторға немесе басқа жабдыққа шығарады. Біріктіру кезінде комбинатор қорабы әр фотоэлектрлік жол үшін ағымдық, кернеу және қуат сияқты параметрлерді бақылайды және қысқа тұйықталу құрылғыларын, кері байланысқа және шамадан тыс күйге келтіруге арналған.

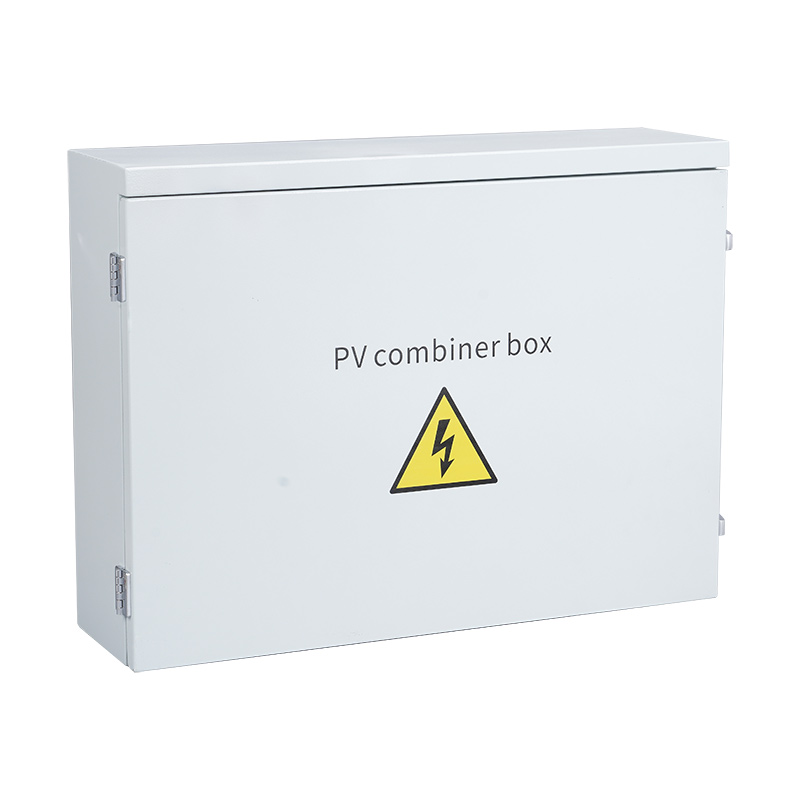

1. DC Комкайнері

Бұл бірнеше рет біріктіредіБИнвертордың кірісіне күн массивімен жасалған токтар. Торға әсерді азайту және инвертордың шамадан тыс кернеуі салдарынан инвертордың зақымдануын болдырмау үшін, көп арналы параллель байланыс әдетте қолданылады. Инвертордың кірісінің тұрақты ток кернеуінің арқасында бірдей сипаттамалардың белгілі бір саны PV модулінің жолын қалыптастыру үшін серияға қосылады. Содан кейін бұл жолдар PV массиві найзағайдан қорғайтын комбайн қорабына қосылады. Содан кейін шығу кейіннен инверторларға қосылуды жеңілдететін найзағай мен ажыратқыш арқылы жіберіледі.

2. Айнымалы ток комбайнері

Ол string Interrters-тен тұратын Photovoltaic Power Systems үшін қолданылады және инвертордың айнымалы ток шығысы және тордың қосылым нүктесі / жүктеме арасында орнатылады. Ол кіріс ажыратқыштарымен, шығыс ажыратқыштарымен, айнымалы ток сөндіргіштерімен, айнымалы токтың алқаптарымен және қосымша интеллектуалды бақылау құралдарымен жабдықталған (мониторинг жүйесінің кернеуі, ток, қуат, электр энергиясы және басқа сигналдар). Оның негізгі функциясы - бірнеше инверторлардың шығыс ағындарын біріктіру және инверторларды айнымалы ток торының қосылымы жағынан / жүктемеден қорғау. Ол инвертордың ажыратылған нүктесі ретінде қызмет етеді, жүйенің қауіпсіздігін жақсартады және орнату және техникалық қызмет көрсету қызметкерлерінің қауіпсіздігін қорғайды.

Комкайнер қорабын электр қондырғысы туралы ескертпелер

(1) Тек кәсіби электрмен инженерлер сымдарды жұмыс істей және жалғастыра алады; Операция және сымдар елдің және жергілікті аумақтың тиісті стандарттарына сәйкес келуі керек;

(2) Орнатпас бұрынКомкайер қорабы, ішкі компоненттерде оқшаулауды тексеру үшін Megohmmele пайдаланыңыз.

(3) Қораптағы компоненттердің орналасуы мен аралығы тиісті ережелердің ережелеріне сәйкес келуі керек және пайдалануға беру, пайдалану, техникалық қызмет көрсету, тексеру және қауіпсіз пайдалану талаптарын қамтамасыз етуі керек.

(4) Кірістіру және шығару кері қосылмайды.

(5) PV Найзағайдан қорғау түйіспесін PV қуат алу жүйесіне қосқаннан кейін, найзағайдан қорғау терезесінің жерге қосу терминалы найзағайдан қорғайтын сымға немесе шыңдарға сенімді түрде қосылуы керек.

(6) Сыртқы сымдарды жалғаған кезде, сымның босатылуына жол бермеу үшін бұрандалардың қысылғанына көз жеткізіңіз.

(7) Жүйе емес жүйелік диаграмма және қажетті қосымша сымдар схемалары қораптың ішінде немесе шкафтың есігінде мықтап бекітілуі керек.

(8) Жалын-бұзылған кабельдерді сымдар үшін пайдалану керек. Жақсы контактіні қамтамасыз ету үшін оларды ұқыпты, әдемі және мықтап орнатылуы керек.
