PV комбинатор қораптарындағы кернеу қорғаныс құралдарының (SPDS) сыни рөлі: таңдау жөніндегі нұсқаулық және озық тәжірибелер

Кіріспе: PV массивтерінің осал өзегі

PV комклюзер қораптары күн электр станцияларының жүйке жүйесі ретінде қызмет етеді, оларды инверторларға бермес бұрын бірнеше тұрақты ток стерлингтерін жинайды. Бұл сыни түйіндер үнемі найзағайдан және электрлік нәтижелерге ұшырайды, олар бүкіл PV жүйесін бұза алады. Жоғары сапалы қорғаныс құрылғылары (SPDS) қорғаныс кезіндегі алғашқы қорғаныс, жүздеген мың доллар тұратын жабдықты қорғайтын құрал ретінде әрекет етеді.

1-тарау: Неліктен SPDS PV жүйелері үшін қажет

1.1 PV массивтерінің ерекше осалдығы

Тұрақты экспозиция: төсеніш және жер үсті жүйелері табиғи түрде атмосфералық разрядқа ұшырайды.

Тұрақты тізбек тәуекелі: Айнымалы ток жүйелерінен айырмашылығы, DC Arcs-де табиғи нөлдік өткелдер жетіспейді, бұл борыштық өткелдерден туындауы мүмкін.

Сезімтал электроника: заманауи инверторлардағы компоненттер кернеулермен кернеулермен номиналды мәннен 20% зақымдалуы мүмкін.

1.2 Жеткілікті қорғаудың салдары

Дереу зақым: Инвертердің істен шығуының 72% -ы кернеудің кернеуіне қайта оралуы мүмкін (Solarede 2023 Report).

Жасырын деградация: Қайталанатын кішігірім кернеулер модульдің қызмет мерзімін 30% дейін төмендетуі мүмкін.

Өрт қауіптері: DC ARC ақаулары күнмен байланысты өрттердің 43% құрайды (NFPA 2022 мәліметтері).

2-тарау: PV қосымшаларында SPD таңдау үшін негізгі пікірлер

2.1 Қауымдастықтың сыни параметрлері

Номиналды кернеу: жүйенің максималды кернеуі (IEC 61643-31).

Номиналды разряд ағымы (IN): 1 TID TID TID TID TID (TRAL 1449, 4).

Максималды разряд ағымы (IMAX): ≥40ka (IEC 61643-11).

Жауап беру уақыты: <25 наноқоқтау (EN 50539-11).

Жұмыс температурасы: -40 ° C-қа дейін, + 85 ° C. 85 ° C.

2.2 Әр түрлі қосымшаларға арналған SPD түрлері

1 түрі

2 түрі

1 + 2 жиынтығы: Ірі утилиталық өсімдіктерге өте ыңғайлы.

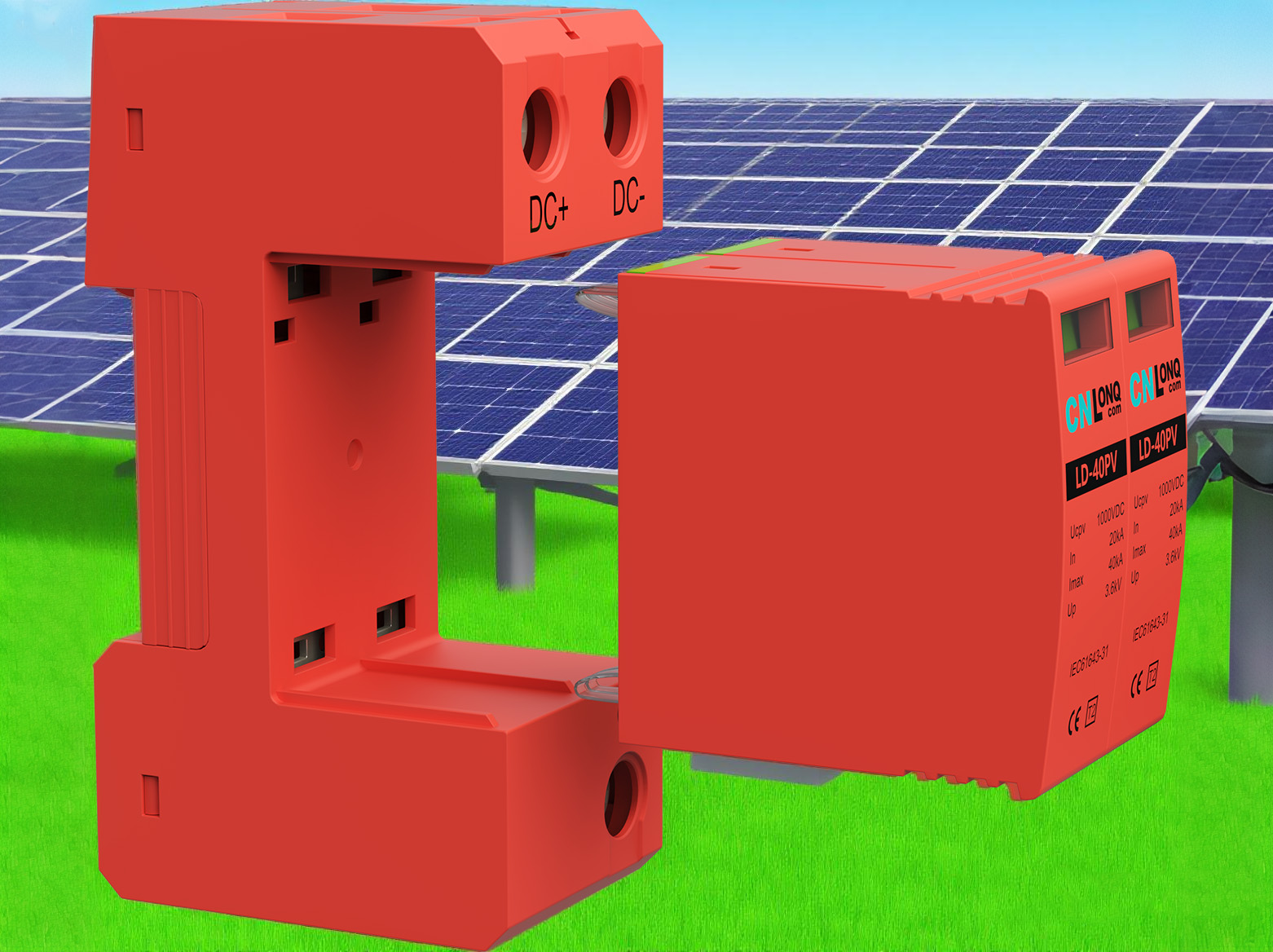

DC-арнайы модельдер: PV қосымшаларына арналған полярлық белгілері бар.

3-тарау: Орнатудың озық тәжірибелері

3.1 Стратегиялық орналастыру

Міндетті орнату пункттері:

Комбайн қорабын енгізу терминалдары (әр жолға).

DC-дің жоғарғы ағысы.

Inverter DC кіріс терминалдары.

Ұсынылатын қосымша қорғау нүктелері:

Суб-масситтік комбайндар.

Ұзын кабель бойымен жұмыс істейді (> 30 метр).

3.2 Сым стандарттары

Дирижер өлшемі: кем дегенде 6 мм мыс (20KA үшін).

Жолдың ұзындығы: SPD қосылымдарын сақтаңыз <0,5 метр.

Жерге қосу талаптары: негізделген жерлендіргіштерді пайдалануға (≥10 мм²) қолданыңыз.

Қосылу Топологиясы: жер асты ілмегін болдырмас үшін жұлдызды конфигурация.

4-тарау. Техникалық қызмет көрсету және ауыстыру критерийлері

4.1 Профилактикалық қызмет көрсету

Тоқсандық тексерулер:

Күй индикаторын тексеріңіз (жасыл / қызыл).

Инфрақызыл термографияны орындау (температураның көтерілуі <15K).

Найзағайдың найзағайына арналған есептегіштерді жазыңыз (егер жабдықталған болса).

Жыл сайынғы тестілер:

Оқшаулауға төзімділік сынағы (> 1 мω).

Жерге төзімділікті өлшеу (<10 ω).

Кернеудің қалдық тестілеуі.

4.2 Ауыстыру бойынша нұсқаулық

Жедел ауыстыру триггерлері:

Көрінетін физикалық зақымдану (жарықтар, күйік белгілері).

Күй индикаторы қызыл болып жанады.

Найзағайдың есебі бағаланған мәннен асады.

Өндірістік сынақтар сәтсіз аяқталды.

Ұсынылатын ауыстыру аралығы:

Жағалаудағы аудандар: 5 жыл.

Жарқындық аймақтар: 7 жыл.

Стандартты аймақтар: 10 жыл.

5-тарау: Жалпы түсініктемелер және сараптамалық ұсыныстар

5.1 Типтік түсініспеушіліктер

Миф: «Найзағай өзектері SPD-ге қажеттілікті жояды».

Факт: Найзағай шыбықтары тек көтерілмеген, тікелей соққылардан қорғайды.

Құны тұзақ: PV-ге қатысты емес, SPD-ті қолдану.

Осының салдары: DC-ді кедергі жасай алмау.

5.2 Сарапшы кеңес

Үш деңгейлі қорғаныс архитектурасын қабылдаңыз: массивте SPD, комбайндар қорабы және инвертер деңгейлері.

Мониторинг жүйелерімен интеграциялау үшін қашықтан сигналдық контактілері бар модельдерді таңдаңыз.

1500V жүйелер үшін SPD-тің DC-ді сыну қабілетін тексеріңіз.

Жүйелік кеңею кезінде SPD-дің бар сыйымдылығын қайта бағалау.

PV жүйесінің кернеуі 1500 В-ға көтерілсе, келесі буын SPD технологиясы үш негізгі тенденциялармен дамиды: жоғары энергия сіңіру (10000-ге дейін), ақылды ескерту мүмкіндіктері (iot-ost-oint) және ықшам модульдік дизайн. TUV Rheinland компаниясы PV қосымшалары үшін және IEC 62305-тен кейінгі өнімдерді таңдау Жүйелік деңгейдегі қорғау стандарттары PV өсімдіктерінің 25 жылдық өмір сүру ұзақтығына төтеп бере алады. Есіңізде болсын: PV қауіпсіздігі бойынша жоғары сапалы қорғаныс шығындары - бұл шығын емес - бұл тәуекелдерді азайтудың ең үнемді инвестициясы.
