Solar PV жүйелеріне кешенді нұсқаулық: жұмыс принциптерінен бастап негізгі компоненттерге дейін

Solar Photovoltaic (PV) жүйелері бүкіл әлемде таза энергияның негізгі шешімі ретінде қарқынды дамып келеді. Алайда, көптеген адамдар олардың қалай жұмыс істейтіні және олардың сыни компоненттері туралы білмейді. Бұл мақалада Solar PV жүйелері құрылымдалған және жұмыс істеп тұрғанына, мысалы, комклюзер қораптарының, үстінен / астындағы вольтты қорғаушылар, изолятор қосқыштары, күн коннекторлары, сақтандырғыштар және қалыпталған корпустың ажыратқыштары (MCCB) сияқты терең түсіндіріледі.

1. Solar PV жүйесі қалай құрылымдады?

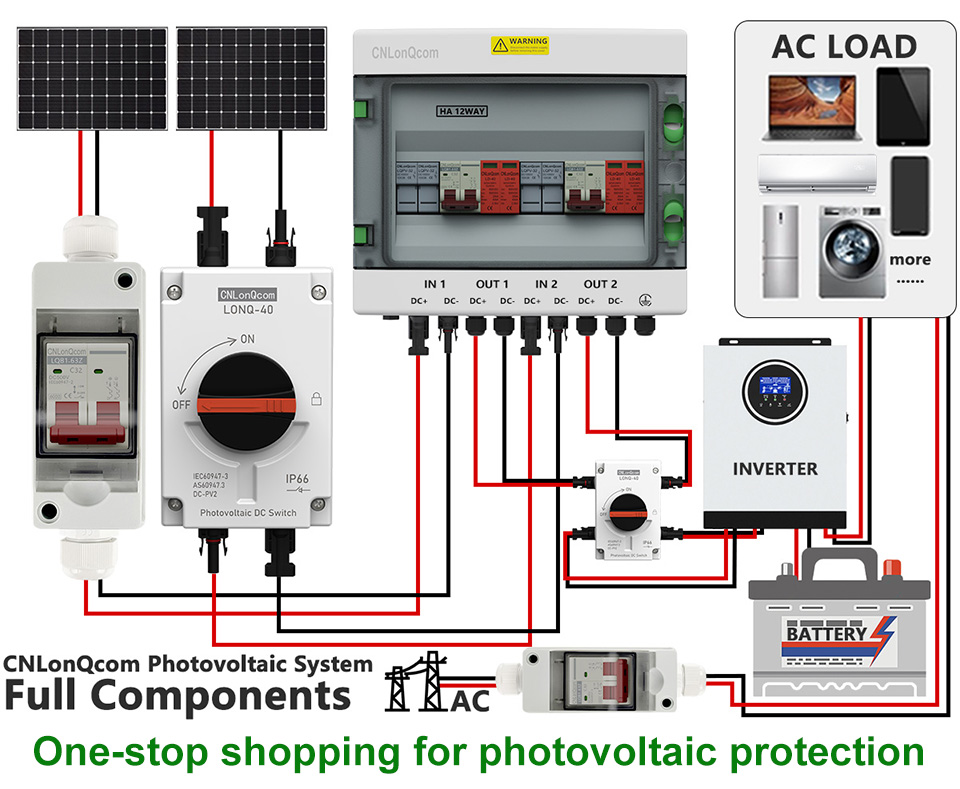

Solar PV жүйесінің негізгі мақсаты күн сәулесін электр қуатына айналдыру және оны торға немесе энергияны сақтауға қауіпсіз жеткізеді. Толық жүйе әдетте келесі компоненттерді қамтиды:

Күн панельдері (PV модульдер) → күн сәулесін сіңіреді және тікелей токпен (DC) жасаңыз

Комкайер қорабы (Lqx/LqtСериялар) → Тоқымды бірнеше күн панельдерінен біріктіреді

Inverter → Тұрғындар токын айнымалы токқа түрлендіреді (AC)

Электр тарату және қорғау құрылғылары (Сақтандырғыштар, ажыратқыштар,оқшаулағыш қосқыштар) → жүйенің қауіпсіздігін қамтамасыз етеді

Қуатты сақтау жүйесі (міндетті емес) → Артық электр энергиясын сақтайды (мысалы, литий батареялары)

Тор немесе жүктеу → үйлерге, бизнеске немесе торға қуат береді

2. Solar PV жүйесі қалай жұмыс істейді?

(1) фотоэлектрлік эффект және электр қуатын өндіру

Күн сәулесі күн батареялары (PV модульдері) және кремний жартылай өткізгіш материалы тікелей ток (DC) едәуір түсіретін фотондарды сіңіреді.

Бір кеңес әдетте 30V-50V (DC), күн сәулесінің қарқындылығы мен панельдің тиімділігіне байланысты токпен шығарылады.

(2) Ағымдағы комбинация (комбайн қорабы)

Бірнеше панельдер серияға немесе параллельге қосылады, ал біріктірілген ағымдағы ағымдық ағындар орталықтандырылған басқару үшін PV комбинат қорабына енеді.

Комкайнер қорабында сақтандырғыштар, кернеуден қорғау (SPD), ал артық жүктемелердің немесе қысқа тізбектердің алдын алу үшін ағымдағы бақылау кіреді.

(3) DC қуатты тарату және қорғау (сақтандырғыштар, оқшаулағыштар, MCCB)

Сақтандырғыш (LQPV-32 сериясы): зақымдайтын жабдықтың шамадан тыс токын болдырмайды.

ISolator ауыстырғыш (Lonq-40 сериясы): техникалық қызмет көрсету үшін тізбектерді қолмен ажыратады.

Қалыптастырылған корпустың ажыратқышы (LQM1 / M3 сериялары): шамадан тыс жүктеме және қысқа тұйықталуды қамтамасыз етеді (мысалы, 1000В ДК-дің DC-рейтингі).

(4) Инверторды түрлендіру (DC → AC)

Тұрақты ток Қуат инверторға кіреді, оны 220 В / 380В айнымалы ток немесе өндірістік пайдалану үшін ауыстырады.

Тормен байланған жүйелер Артық қуатты торға қайта оралады, ал торлы жүйелер оны батареяларда сақтайды.

(5) Вт / астындағы вольтты қорғау (AVP 2P / 4P сериялары)

Тордың кернеуі өзгерген кезде, үстіңгі / астындағы қорғаныс құралының зақымдануын болдырмау үшін автоматты түрде қуатты өшіреді.

(6) сымдар мен қосылымдар (күн коннекторлары)

MC4 solar connectors are the industry standard, ensuring waterproof, corrosion-resistant, and high-current transmission (e.g., 30A/1000V).

3. Күндізгі PV жүйесінің негізгі компоненттері

(1) PV комбинері қорабы

Функция: бірнеше күн панельдерін біріктіріп, қорғауды қамтамасыз етеді.

Негізгі компоненттер:

Сақтандырғыштар (шамадан тыс қорғаныс)

Кернеуден қорғау құрылғысы(SPD) (найзағайдан қорғау)

Ағымдағы / кернеу мониторингі (қосымша ақылды мүмкіндіктер)

(2) Вт / астындағы батырма протекторы (OVP / UVP)

Функция: тор кернеуін бақылайды және кернеу тым жоғары (> 270V айнымалы) немесе тым төмен (<170V айнымалы).

(3) DC изолятор қосқышы

Функция: Қауіпсіз техникалық қызмет көрсетуге арналған тұрақты ток тізбектерін қолмен ажыратады.

Жалпы түрлері:

Айналмалы изолятор ауыстырып-қосқыштары (сыртқы пайдалану үшін қолайлы)

Ажыратқыш типтегі оқшаулағыштар (интегралды қорғаумен)

(4) Күн коннекторлары (MC4 стандарты)

Негізгі ерекшеліктері:

Су өткізбейтін, ультракүлгін, жоғары температуралы төзімділік

Номиналды ток: 30А

Номиналды кернеу: 1000 В DC

(5) PV сақтандырғыштары (GPV / GR сериясы)

Функциясы: PV массивтерін қысқа тізбектерден және шамадан тыс жүктемелерден қорғайды.

Стандартты сақтандырғыштардан айырмашылықтар:

Жоғары вольтты рейтинг (DC 1000V +)

High breaking capacity (can interrupt large fault currents)

(6) Қалыптастырылған корпустың ажыратқышы (Solar үшін MCCB)

Функция: DC Systems үшін шамадан тыс және қысқа тұйықталуды қамтамасыз етеді.

Типтік сипаттамалар:

Номиналды кернеу: DC 1000V

Ағымдағы бағаланған: 32A-250A

4. Solar PV жүйелерінің қосымшалары

Тұрғын үйдің күн сәулесі (5 кВт-10 кВ, сақтау)

Коммерциялық және өнеркәсіптік ПВ зауыттары (50 кВт-1мв, тор байланған)

Желілік күн жүйелері (шалғай аудандар, батарея негізінде)

Agrivoltaics (Күн + Ауылшаруашылық интеграциясы)

5. Болашақ тенденциялар: ақылды және тиімді күн жүйелері

Smart Monitory: жылжымалы қосымшалар арқылы нақты уақыттағы бақылау (мысалы, электр қуатын өндіру, ақаулық ескертулері).

Күн + Сақтау интеграциясы: Tesla PowerWall сияқты гибридті жүйелер.

Микроинвертерлер: әр панельді тиімділігі үшін жеке оңтайландырады.

Қорытынды

Solar PV жүйелері PV модульдер процесі арқылы жұмыс істейді → Комбинер қорабы → Инвертор → Қуат бөлімі → Тор / Сақтау, компинер қораптары, сақтандырғыштар, сақтандырғыштар, коннекторлар, коннекторлар және MCCBS тиімді, қауіпсіз және тұрақты жұмысын қамтамасыз етеді.

Егер сіз күн орнатуды қарастырып келсеңіз, CNlonqcom жоғары сапалы PV компоненттерін +, жүйелік қызмет мерзімі мен электр қуатын өндіру тиімділігін арттыру үшін кәсіби қорғау құрылғылары!

🔋 Талқылайық: Solar PV жүйелерінің қандай аспектісі сізді қызықтырады?
