PV Комкайнері: Компоненттер мен орнатуға арналған нұсқаулық

Біріншіден, фотоэлектрлік түйіспе қор?

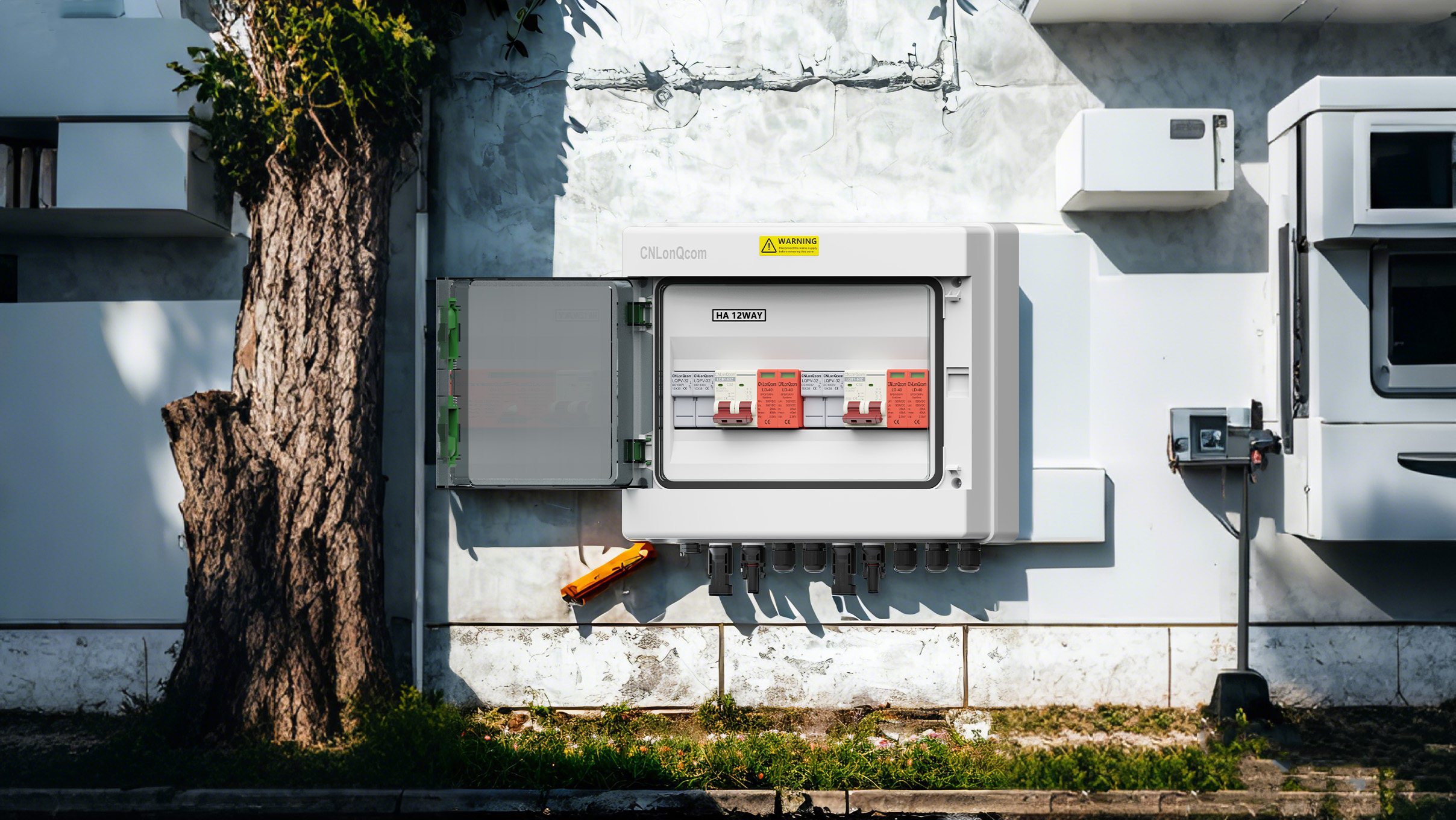

PV комкайнер қорабы(PV Combiner Box) - бұл негізінен күндізгі электр энергиясының негізгі электр жабдықтары, негізінен, электр станциясының қауіпсіз және тиімді жұмыс істеуін қамтамасыз ету үшін ашық, найзағайдан қорғау және басқа да қорғаныс функцияларын ұсынады.

Екіншіден, фотоэлектрлік түйіспенің құрамы

Негізгі компоненттер:

Кіріс терминалы: бірнеше PV модульдерін қосыңыз (мысалы, 6-16 PV модульдері, әрқайсысы 10а-15а).

Сақтандырғыштар/ажыратқыштар: Әр жолды суытқыштан қорғаңыз (әдетте DC1000V / 20A техникалық сипаттамалары).

Найзағайдан қорғау модулі: SPD SURGE протекторы (40Көле разрядтық қуаты).

Көмекші бөліктер:

DC оқшаулау қосқышы: Төтенше жағдайдан тыс тізбек.

Су өткізбейтін корпус: сыртқы ортаға жарамды IP65 қорғау бағасы.

Үшіншіден, орнату және сымдар қадамдары

1. Орнатпас бұрын дайындық:

Орнату орнын растаңыз (фотоэлектрлік массивке және тікелей күн сәулесінен алыс).

Контейнердің жер терминалын тексеріңіз (≤4ω жерлерге төзімділік).

2. Сымдық процесс:

Топтық жолды енгізу:

Тиісті терминалды полярлықпен қосыңыз (+/-), әр терминалдың кернеуі сәйкестігін қамтамасыз ету үшін.

Виртуалды қыздырудың алдын алу үшін MC4 коннекторын бекітіңіз.

Шығу уақыты:

Инвертордың DC кіріс ұясына қосылыңыз (кабель көлденең қимасы ≥4MM²).

Найзағайдан қорғайтын жерге қосу:

SPD жер үсті кабелі (≥6MM²) жер жолағына қосылады.

3. Қуат сынағы:

Ашық тізбектегі кернеуді өлшеңіз (инвертордың кіріс диапазонына сәйкес келеді).

Интеллектуалды бақылау деректері дұрыс берілмегенін тексеріңіз.

4. Сақтық шаралары

Қауіпсіздік сипаттамалары:

Жұмыс кезінде оқшаулағыш қолғап киіңіз. Тікелей жұмыс жасамаңыз.

Егер тұрақты ток жағында (600V-ден 1500 В-ға дейін) жоғары кернеу болса, ескерту белгісін қою керек.

Техникалық қызмет көрсету ұсыныстары:

Қорапты үнемі тазалаңыз және сақтандырғыш күйін тексеріңіз.

Найзағай маусымына дейін SPD модулінің тиімділігін тексеріңіз.

Бес, таңдау бойынша ұсыныстар

Электр станциясының мөлшеріне байланысты:

Шағын үй шаруашылығы: 6-8 Кіріс, біріктірілген негізгі қорғаныс функциясы.

Өнеркәсіптік және коммерциялық электр станциясы: 12-16, интеллектуалды бақылау және қашықтықтан байланыс.

Ұзақ мерзімді қорғауды қамтамасыз ету үшін CNLONQCOM сериялы өнімдері сияқты TUV / IEC сертификатталған автобус қораптарын таңдаңыз!

Photovollaic Junction қорығы электр станциясының «қауіпсіздік хабы», ал дұрыс орнату және техникалық қызмет көрсету қуат өндіру тиімділігін едәуір жақсарта алады. Егер сізге нақты модельдік ұсыныстар немесе техникалық шешімдер қажет болса, cnlonqcom кеңесіңізбен хабарласыңыз!
