Қайта қорғау: электр қауіпсіздігі үшін қорғаныс сызығы

Кіріспе

Заманауи электр жүйелерінде кернеуден қорғау қауіпсіздік техникасы болып табылады. Электрмен жабдықтау, өнеркәсіптік өндіріс немесе фотоэлектрлік электр энергиясын өндіру жүйелерінде, кернеудің лезде ауытқулары ауыр зардаптарға әкелуі мүмкін бе. Бұл мақалада оқырмандарға электр қауіпсіздігі технологиясының жан-жақты түсінуге көмектесетін принциптер, қолданбалар және іріктеу критерийлерін жүйелі түрде енгізеді.

1. Неліктен бізге кері қорғау керек?

1.1 Толтырулардың қауіптілігі

A асығу(немесе электрлік кернеу) кернеудің кенеттен және қатты ауытқуы, әдетте, майды микродюсерлерден миллиоконсқа дейін, кернеуі мыңдаған вольтқа жетеді. Бұл өтпелі шамадан тыс кернеулер, ең алдымен, мыналардан басталады:

Найзағайдан ереуілдер: тікелей немесе индукцияланған найзағай

Тордың тербелісі: қуат жүйесін ауыстыру, қысқа тұйықталу ақаулары

Жабдық операциялары: Ірі қозғалтқыштардың стартаптар / өшірулері, трансформаторларды ауыстыру

1.2 Ықтимал тәуекелдер

Қорғалмаған электр жүйелері бірнеше тәуекелге тап болады:

Жабдықтың зақымдануы: электрондық компоненттердің бөлінуі, оқшаулау жеткіліксіздігі

Деректердің жоғалуы: сервер және сақтау құрылғысының істен шығуы

Өндіріс үзілістері: өндірістік бақылау жүйесінің ақаулары

Өрт қауіпті

1.3 Экономикалық шығындар

Статистика көрсеткендей, электр жабдықтарының шамамен 30% -ы электр жабдықтарының шамамен 30% -ы борыштыққа байланысты, нәтижесінде миллиардтаған долларлардан тұрады. Тиісті кернеуден қорғау бұл тәуекелдерді айтарлықтай азайта алады.

2. Қандай кернеуді қорғау керек?

2.1 Кілттерді қорғау орындары

Мықты кернеуді қорғау стратегиясы:

Бастапқы қорғаныс (1 тип)

Орналасқан жері: Негізгі тарату панелінің кірісі

Функциясы: тікелей найзағайдан және негізгі беттілерден қорғайды

Типтік параметрлер: IMAX ≥ 50KA

ЕКІНШІ ҚОРҒАУ (2 тип)

Орналасқан жері: қосалқы тарату панельдері

Функция: қалдық кернеуді шектейді және қосымша қорғаныс ұсынады

Типтік параметрлер: IMAX ≥ 20KA

Үшінші қорғау (3 тип)

Орналасқан жері: құрылғының алдыңғы жағы

Функция: Сезімтал жабдық үшін дәл қорғаныс береді

Типтік параметрлер: IMAX ≥ 5KA

2.2 Арнайы қосымшалар

Photovoltaic Systems: DC-де (инверторға модульдер) және AC (инвертор) тараптарында қажет

Дата орталықтары: сервер тіректері, желілік жабдықтардың алдыңғы жағы

Өндірістік бақылау: PLC және жиілікті түрлендіргіштер сияқты сыни жабдықтар

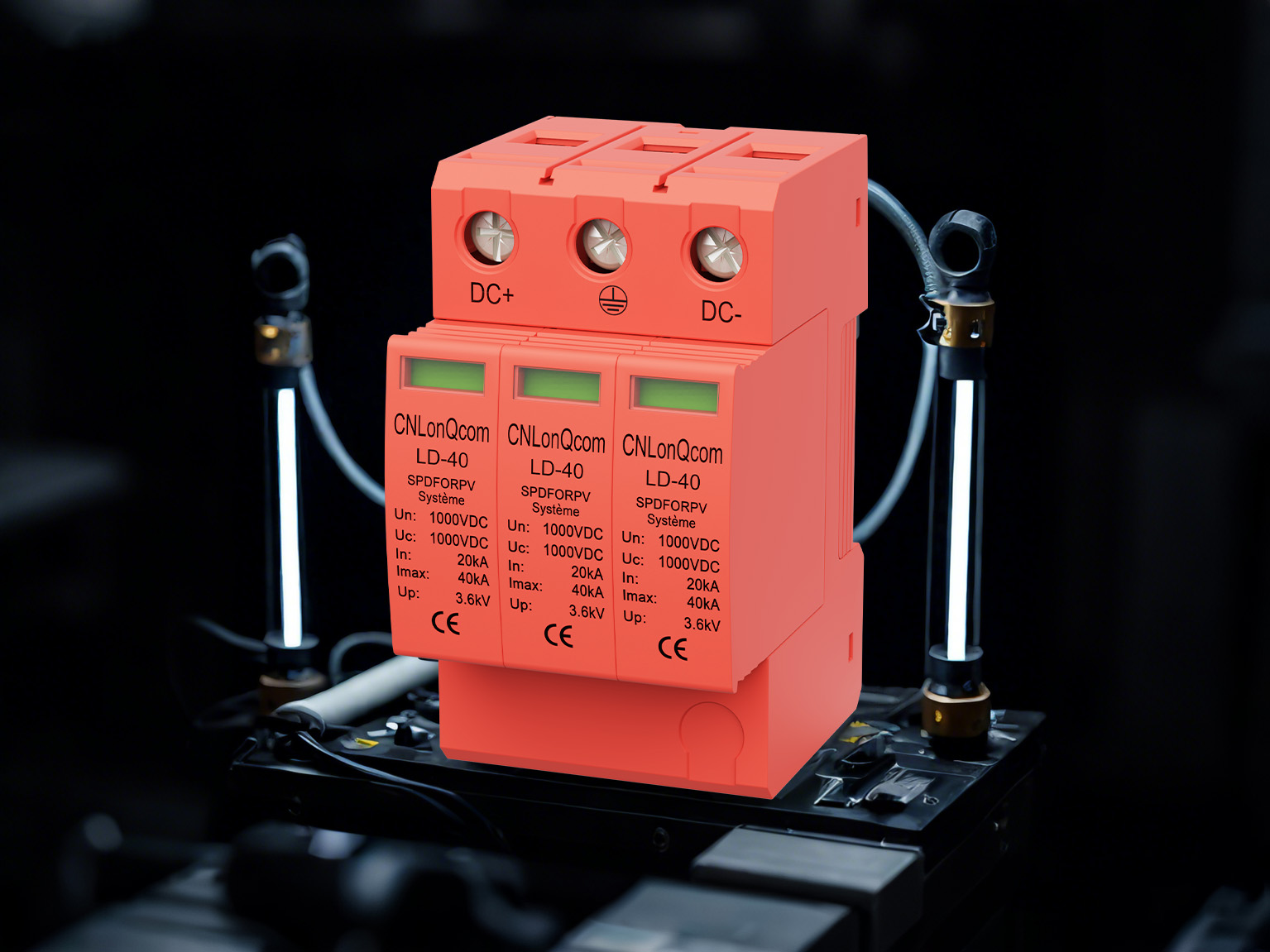

3. Қандай қорғаныс құрылғысы (SPD) дегеніміз не?

3.1 Негізгі түсінік

Кернегі қорғаныс құралы (Spd) өтпелі кернеулер мен кернеу токтарын бұру үшін жасалған электр қауіпсіздігі құрылғысы. Негізгі техникалық сипаттамаларға мыналар кіреді:

Ең көп үздіксіз жұмыс кернеуі (UC)

Номиналды разряд ағымы (ішінде)

Максималды разряд ағымы (IMAX)

Кернеуді қорғау деңгейі (жоғары)

3.2 Негізгі түрлері

Сілтемені теріңіз

1 теріңіз

2 типті найзағай ықтимал қосалқы үлестіргіш панельдер ≤25NS

3 типі Қалдық демонстрациялар Құрылғы терминалдар ≤1ns

3.3 Қосымша мүмкіндіктер

Қазіргі уақыттағыSpdSКөбіне мыналар кіреді:

Сәтсіздік көрсеткіштері (механикалық немесе электронды)

Қашықтан бақылау интерфейстері

Термиялық ажыратудан қорғау

4. Қандай қорғауды қорғау қалай жұмыс істейді?

4.1 Негізгі жұмыс принципі

SpdS жүйелерді келесі механизмдер арқылы қорғайды:

Мониторинг жағдайы: Қалыпты жұмыс кезінде жоғары кедергілерді сақтайды

Триггерленген өткізгіштік: шамадан тыс кернеуді анықтағаннан кейін тез кедергі келтіреді

Энергияны бұру: «Жерге қосу жүйесіне» ағып жатқан арналар

Қалпына келтіру: кернеуден кейін автоматты түрде жоғары кедергілер күйіне оралады

4.2 Негізгі техникалық компоненттер

Металл оксиді варистор (MOT)

Материал: мырыш оксидінің жартылай өткізгіші

Сипаттамасы: кернеу-сезімтал сызықты емес резистор

Артықшылықтары: жылдам жауап, жоғары токтың сыйымдылығы

Газды ағызу түтігі (GDT)

Құрылымы: Жабық газ толтырылған камерасы

Сипаттамасы: жоғары оқшаулау, күшті диверсия мүмкіндігі

Қолдану: жоғары энергияны бастапқы қорғау

Автоматты кернеуді болдырмау диоды (теледидар)

Ерекшеліктер: Ультра жылдам жауап (пикосекундтық деңгей)

Қолдану: дәл электрониканы қорғау

4.3 Көп деңгейлі үйлестірілген қорғаныс

Үш деңгейлі қорғаныс жүйесі:

Бастапқы қорғау: көп энергияны бұрады (GDT)

ЕКІНШІ ҚОРҒАУ: Қалдық кернеуді одан әрі шектейді (Жылжыту)

Үшінші қорғау: дәл қорғау (теледидар)

5. Селекциялық және техникалық қызмет көрсету нұсқаулары

5.1 Іріктеу критерийлері

Жүйе үйлесімділігі:

Кернеу рейтингі (UC ≥ 1.15 × Жүйе кернеуі)

Ағымдағы сыйымдылық (күтілетін ток

Өнімділік параметрлері:

Кернеуді қорғау деңгейі (төменгі жақсырақ)

Жауап беру уақыты (тезірек)

Сертификаттау стандарттары:

IEC 61643

UL 1449

5.2 Орнату жазбалары

Қосылу сымының ұзындығын азайтыңыз

Сенімді жерлендіруді қамтамасыз ету (жерге төзімділік ≤10ω)

Әр түрлі SPD түрлерін араластырудан аулақ болыңыз

5.3 Техникалық қызмет көрсету бойынша ұсыныстар

Үнемі тексерулер (кем дегенде жыл сайын)

Монитордың жеткіліксіздігі көрсеткіштері

Найзағай оқиғаларынан кейінгі құжат мәртебесі

Қорытынды

Танымен қорғаныс - бұл электр қауіпсіздігі жүйелерінің маңызды құрамдас бөлігі. Оның принциптерін түсіну арқылы қажетті құрылғыларды таңдап, тиісті қондырғыны және тиісті қондырғыны қамтамасыз ету, электрлік қауіптерді тиімді алдын алуға, персоналды да, жабдықты да қорғауға болады. Технологиялық жетістіктермен, кернеу қорғаныс құралдары ақылды және сенімді шешімдерге байланысты дамып келеді. CNLONQCOM-да біз үнемі технологиялық жетілдіруді, біліктілікті арттыру, барлық электр жүйелерінің барлық түрлерін жоғары қорғауды қамтамасыз ету үшін дамыған және жан-жақты қорғаушыларды дамытуға тырысамыз.
