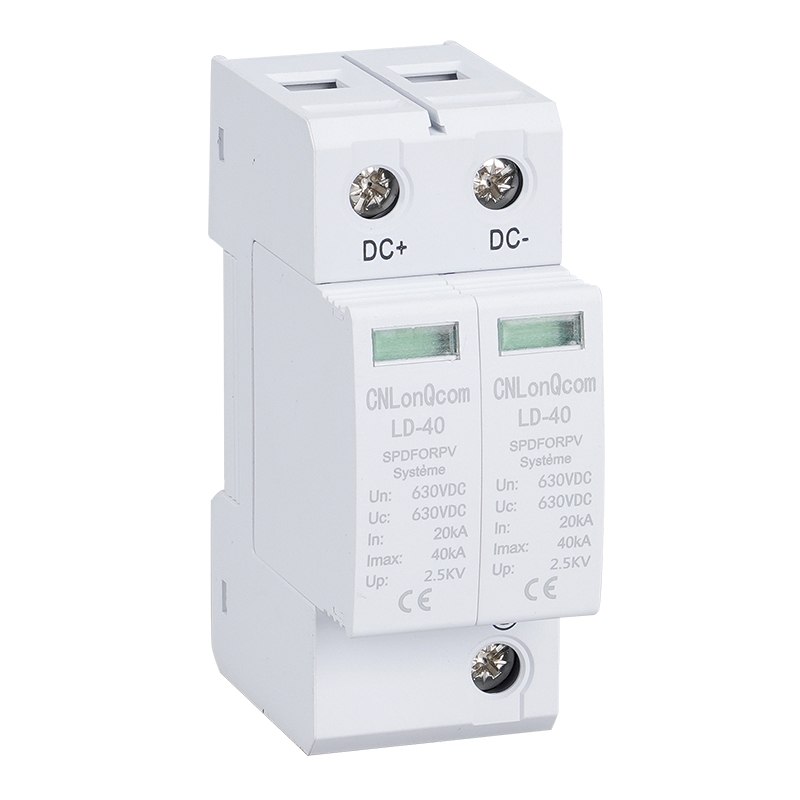

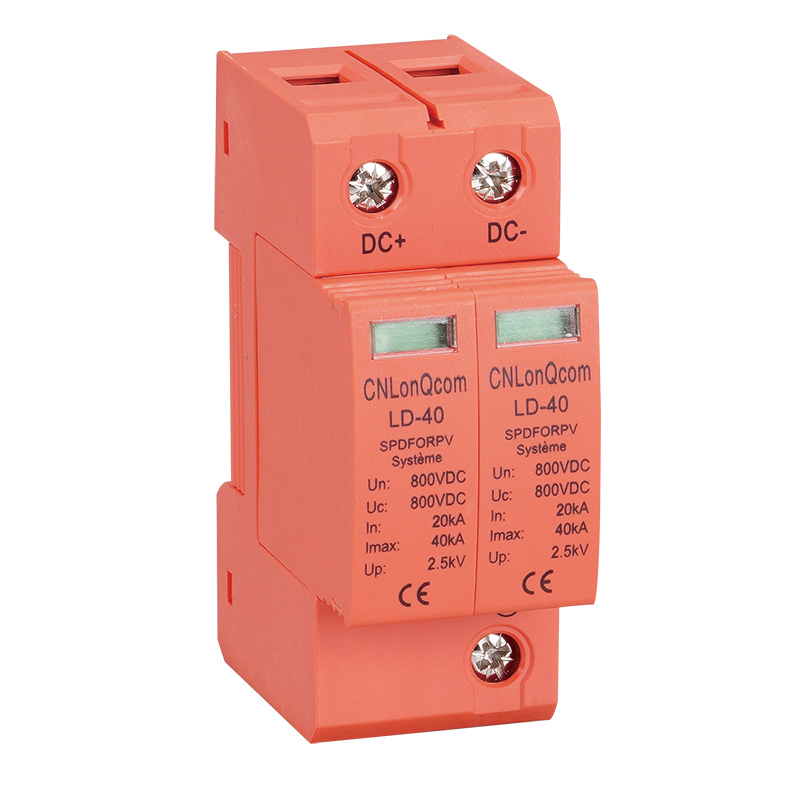

2P тұрақты ток кернеуінен қорғайтын құрылғыны CNLonQcom қытай зауыты жасап шығарған және күн энергиясы жүйелері (фотоэлектрлік жүйелер) үшін найзағайдың асқын кернеулерінен тиімді қорғанысты қамтамасыз етеді. Ол DC500V, DC600V, DC800V және DC1000V тұрақты кернеулері үшін жарамды.
LD-40 Асқын кернеуден қорғағыш | LD-40 |
|
|
|
|
|
PVDC - арнайы | EN50539-11 |
|
|
|
|
|
Полюс | 2P | 2P | 3P | 3P | 2P (ЖИНАЛҒАН) | |
Электрлік параметр | / | / | / | / | / | |
Жіктелген тест | Ⅱ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | |
Uoc макс (VDC) | 600 | 800 | 1000 | 1500 | 24 желтоқсан | |
Uc (VDC) | 600 | 800 | 1000 | 1500 | 24 желтоқсан | |
АҚШ-та (8/20) (кА) | 20 | 20 | 20 | 20 | 20 | |
Imax (8/20)us (kA) | 40 | 40 | 40 | 40 | 40 | |
Жоғары(кВ) | 2 | 2.5 | 3.8 | 5.3 | 2 |
«Қашықтан сигналдық контакт» |
Максималды жұмыс кернеуі (V) Максималды жұмыс тогы (A) IA (250V/AC) 1А (30В тұрақты ток) |
250VAC/30VDC | 250VAC /30VDC |
IA (250V/AC) | IA(250V/AC) | ||
IA(30V/AC) | IA(30V/AC) |
Сымды өткізу қабілеті (мм) | Қатты сым | 4~25 | 4~25 | |
Иілгіш сым | 4~16 | 4~16 | ||
Кесу ұзындығы (мм) |
|
10 | 10 | |
Терминалдар crcwa |
|
M5 | M5 | |
Момент (Нм) | Негізгі тізбек | 3.5 | 3.5 | |
Қашықтағы сигнал контактісі | 0,25 | 0.25 | ||
Қорғаныс класы | Барлық профиль | IP40 | IP40 | |
|
Қосылу порты | IP20 | IP20 | |
Орнату ортасы |
|
Айқын соққы мен діріл жоқ |
|
|
Биіктігі (м) |
|
≤ 2000 | ≤ 2000 | |
Жұмыс температурасы |
|
-30℃ ~+70℃ | -30℃ ~+70℃ | |
Салыстырмалы ылғалдылық |
|
30%~90% | 30%~90% | |
Қалай орнату керек |
|
H 35-7,5/DIN35 болат монтаждық рейкасымен орнатылған |
